1. Konunun Tanımı ve Önemi
Aydınlatma Devresi Çalışma Prensibi Örnekli Aydınlatma devresi çalışma prensibi nedir TSE standartlarına uygun, örnekli açıklamalar ve uygulama senaryoları ile aydınlatma sistemlerini adım adım öğrenin.
Aydınlatma devresi, Elektrik.com/elektrik-gidip-geliyor-neden/”>Elektrik Enerji-analiz-hizmeti/”>Enerjisinin lambalara iletilmesini sağlayan temel bir elektrik devresidir. Günlük yaşamda her Evde-elektrik-var-ama-bazi-odalarda-yok/”>Evde, ofiste ya da sanayi ortamında farklı türlerde aydınlatma sistemleri kullanılır. Bu sistemlerin doğru çalışması için devrenin çalışma prensibinin iyi anlaşılması gerekir.
2. Çalışma Prensibi
Bir aydınlatma devresinde temel prensip, elektrik enerjisinin bir anahtar yardımıyla açılıp kapanabilmesidir. Faz kablosu (genellikle siyah renkli) anahtara bağlanır, anahtardan çıkan uç lamba girişine gider. Lambanın diğer ucu ise nötr kablosuna bağlanır. Devre tamamlandığında lamba ışık verir.
3. Gerekli Malzeme ve Ekipmanlar
- Lamba (LED, floresan, akkor vs.)
- Elektrik anahtarı (tekli, çiftli veya vavien)
- Sigorta (otomatik sigorta tercih edilir)
- Elektrik kabloları (NYA, NYM veya TTR)
- Klemens ve buat kutusu
- Topraklama hattı bağlantısı
4. Kablo Tipleri ve Kesitleri
Aydınlatma devresinde genellikle 1.5 mm² NYA kablolar tercih edilir. Faz ve nötr kabloları için farklı renkler kullanılır. Topraklama için sarı-yeşil kablo zorunludur. Kesit hesabı yapılırken lambanın gücü ve kablo uzunluğu dikkate alınmalıdır.
5. Bağlantı Şeması ve Diyagram
Bir tekli anahtarlı lamba devresi şu şekilde bağlanır:
- Faz → Anahtar → Lamba → Nötr
- Lambanın gövdesi → Topraklama hattı

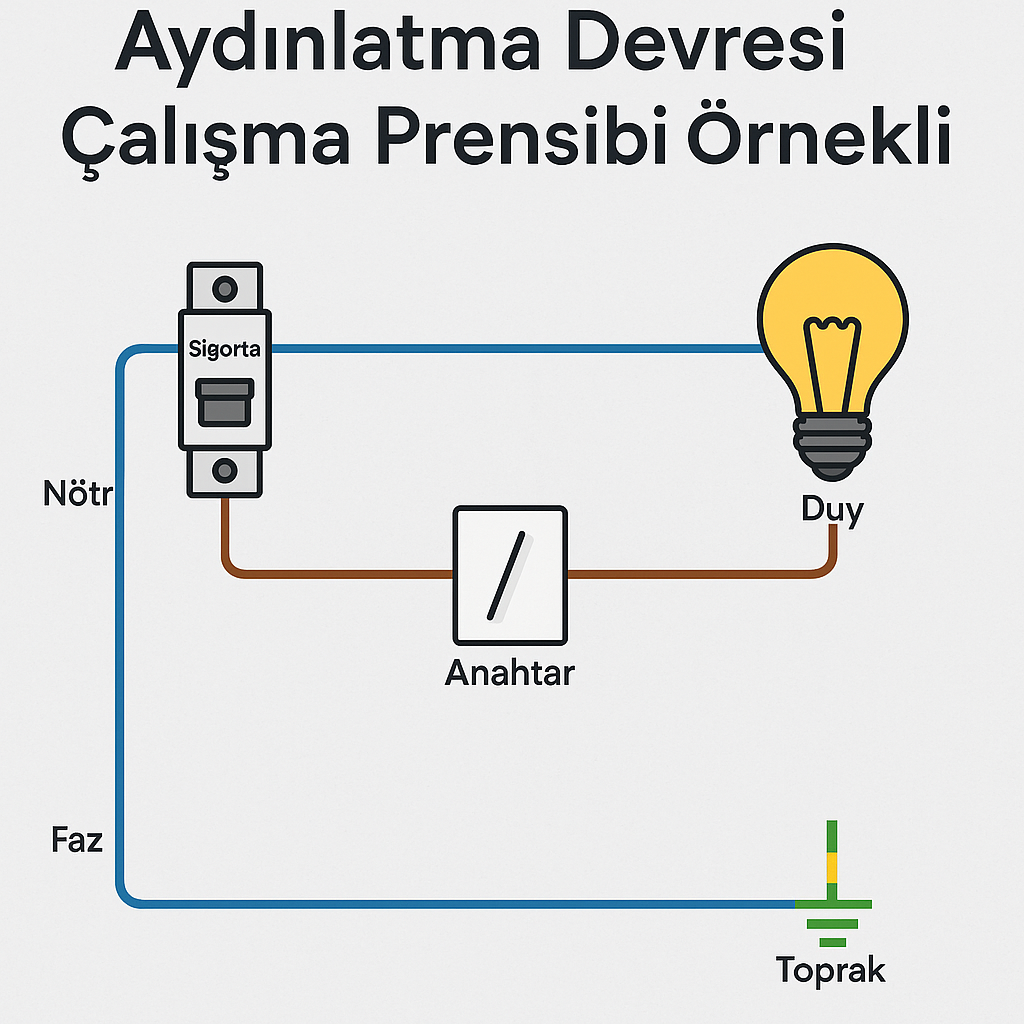

Bu yapının şematik gösterimi burada detaylandırılmıştır.
6. TSE ve Yönetmelik Gereklilikleri
Elektrik iç tesisatları TSE 2000/IEC 60446 standardına uygun olarak yapılmalıdır. Faz kablosu için siyah veya kahverengi, nötr için mavi, topraklama için sarı-yeşil renk kullanılmalıdır. Ayrıntılı bilgi için TSE Resmi Sitesi incelenebilir.
7. Adım Adım Uygulama Rehberi
- Sigortaları kapatın.
- Faz kablosunu anahtar girişine bağlayın.
- Anahtar çıkışını lambaya iletin.
- Lambanın diğer ucunu nötr hattına bağlayın.
- Toprak hattını lambaya bağlayın.
- Tüm bağlantıları kontrol edip enerjiyi verin.
8. Uygulama Senaryoları
Ev içi aydınlatma sistemlerinde genellikle tekli anahtar kullanılırken, koridor gibi alanlarda vavien anahtar tercih edilir. Ofislerde ise grup prizli sistemler uygulanır. Sanayi tesislerinde daha yüksek güçlü LED projektörler kullanılır ve trifaze bağlantılar yapılabilir.
9. Gerçek Uygulama Örnekleri
Örneğin bir oturma odasında kullanılan LED avize sistemi şu şekilde bağlanır:
- Sigorta kutusundan çıkan faz → anahtara
- Anahtardan çıkan kablo → avizeye
- Avizenin nötr kablosu → nötr hattına
Daha fazla örnek için vavien anahtar bağlantısı rehberine göz atabilirsiniz.
10. Topraklama ve Koruma Sistemleri
Her aydınlatma sisteminde kaçak akım rölesi (RCD) ve topraklama hattı bulunmalıdır. Bu sistemler olası elektrik kaçaklarında kullanıcıyı çarpmaya karşı korur. Röle montajı için bu yazıya göz atabilirsiniz.
11. Test Süreci ve Kontroller
Kurulum tamamlandıktan sonra, multimetre veya test kalemi yardımıyla sistemin doğruluğu test edilmelidir. Faz ve nötr uçlarının doğru yerleştirildiği, lambanın çalıştığı ve kaçak olmadığı kontrol edilmelidir.
12. Bakım ve Periyodik Kontroller
Lambalar yılda en az bir kez kontrol edilmeli, gevşek bağlantılar sıkılmalı, sigorta ve anahtarların teması test edilmelidir. Özellikle ofis ve sanayi tesislerinde bakım daha sık yapılmalıdır.
13. Yaygın Hatalar ve Çözümler
En yaygın hatalar arasında yanlış faz-nötr bağlantısı, topraklama yapılmaması, uygun kesitte kablo kullanılmaması gelir. Tüm bağlantılar yapılmadan önce sigorta kapatılmalıdır. Aksi takdirde ciddi yaralanmalar yaşanabilir.
14. Enerji Verimliliği
Günümüzde LED lambaların kullanımı hem enerji tasarrufu hem de uzun ömür açısından önemlidir. 3 Yıldız Elektrik tarafından önerilen enerji sınıfı yüksek LED ürünleri, %80’e kadar tasarruf sağlar. Aynı zamanda düşük akım çektikleri için kablo ısınması gibi riskleri azaltır.
15. Sigorta, Röle ve Anahtar Seçimi
Sisteme uygun sigorta ve anahtar seçimi çok önemlidir. Aydınlatma devrelerinde genellikle 10A otomatik sigorta yeterlidir. Röle kullanımı, özellikle grup aydınlatma devrelerinde kontrol kolaylığı sağlar. Anahtar tipi ise kullanım alanına göre (tekli, vavien, sensörlü) belirlenmelidir.
16. Uzman Görüşü (3 Yıldız Elektrik)
3 Yıldız Elektrik uzmanları, ev tipi devrelerde özellikle enerji verimliliğine odaklanılmasını, kaçak akım rölesi kullanımının zorunlu tutulmasını önermektedir. Ayrıca, her bağlantı sonrası termal kamera ile ısı testleri yapılması tavsiye edilmektedir.
17. Sistem Karşılaştırmaları
Vavien sistemler, koridorlar ve merdiven boşlukları için idealdir. Sensörlü sistemler, dış alanlar ve otoparklar gibi enerji tasarrufu gerektiren bölgelerde kullanılır. Zaman rölesi eklenen devreler, otomatik açma/kapama işlevi sunar. Bu sistemler arasındaki farklara buradan ulaşabilirsiniz.
18. Sıkça Sorulan Sorular
- Aydınlatma devresi neden çalışmaz? Sigorta atması, gevşek bağlantı veya arızalı lamba nedeniyle çalışmayabilir.
- LED lamba ile eski sistem lambalar arasında fark var mı? Evet, LED sistemler düşük akımla çalışır ve enerji verimliliği sağlar.
- Topraklama hattı zorunlu mu? Evet, TSE’ye göre tüm aydınlatma sistemlerinde topraklama hattı bulunmalıdır.
19. Güvenlik Uyarıları
Kurulum esnasında enerji kesildiğinden emin olun. Yalıtımlı eldiven ve test cihazı kullanın. Tesisatla ilgili her işlemde TSE yönetmeliklerine uyun. Yetkisiz kişilerin müdahale etmesi tehlikelidir.
20. Sonuç ve Öneriler
Aydınlatma devresi kurulumu, temel elektrik bilgisi olan kişiler tarafından dikkatle yapılmalıdır. 3 Yıldız Elektrik olarak önerimiz, büyük projelerde profesyonel elektrikçilerden destek alınmasıdır. Web sitemizdeki blog sayfamızda onlarca farklı bağlantı şeması ve teknik rehbere ulaşabilirsiniz.
