1. Aydınlatma Devresi Nedir?
Aydınlatma devresi, Elektrik.com/elektrik-gidip-geliyor-neden/”>Elektrik Enerji-analiz-hizmeti/”>Enerjisinin lamba gibi aydınlatma elemanlarına güvenli ve kontrollü bir şekilde iletilmesini sağlayan elektriksel bağlantılar bütünüdür. Konut, ofis, fabrika gibi tüm yapılarda yaygın olarak kullanılır.
2. Aydınlatma Devresi Bağlantısında Gerekli Malzemeler
- Tekli veya çoklu anahtar
- Lamba veya LED aydınlatma elemanı
- 1.5 mm² NYM kablo (faz, nötr ve toprak)
- Sigorta (otomatik veya minyatür)
- Klemens (bağlantı noktaları için)
- Kontrol kalemi ve el aletleri
3. Adım Adım Bağlantı Şeması
- Faz (L) kablosu sigortadan geçirilerek anahtarın bir ucuna bağlanır.
- Anahtarın diğer ucundan çıkan kablo lambanın faz girişine bağlanır.
- Nötr (N) kablosu doğrudan lambanın nötr ucuna bağlanır.
- Toprak (PE) hattı, lamba metal gövdesine bağlanarak güvenlik sağlanır.

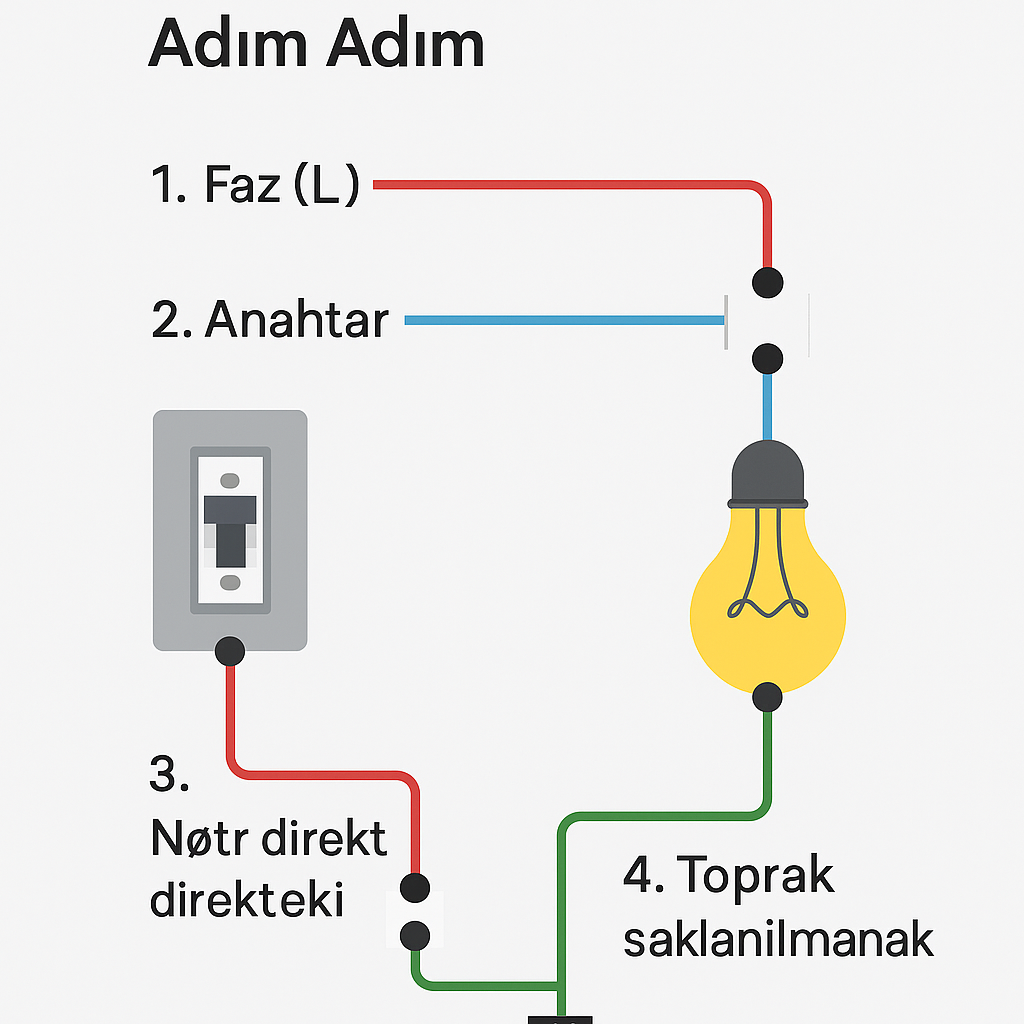

4. Teknik Şema Örneği
Bu şema ev tipi aydınlatma devresi örneğini temel alır ve en çok kullanılan bağlantı yöntemidir.
5. Evde-elektrik-var-ama-bazi-odalarda-yok/”>Evde Uygulama Örneği
Bir odada tek lamba ve tek anahtar kullanarak bağlanmak istenen bir sistemde, faz kablosu anahtardan geçer ve lambaya gider. Nötr doğrudan bağlanır. Bu yöntem sayesinde elektrik, yalnızca anahtar açıkken lambaya ulaşır.
6. Bağlantı Yaparken Dikkat Edilmesi Gerekenler
- Anahtara her zaman faz hattı bağlanmalıdır. Nötr asla anahtardan geçirilmez.
- Kablo uçları sağlam şekilde sıyrılmalı ve gevşek bağlantıdan kaçınılmalıdır.
- Bağlantılar TSE standartlarına uygun olmalıdır. (TSE – Türk Standartları Enstitüsü)
7. Güvenlik Kuralları
Elektrik bağlantısı yapmadan önce sigorta kapatılmalı, kontrol kalemi ile hatlar kontrol edilmelidir. Topraklama mutlaka yapılmalıdır. Aksi halde çarpılma riski doğabilir.
Daha fazla bilgi: IEC – Uluslararası Elektroteknik Komisyonu
8. Uzman Tavsiyeleri
Elektrik teknikeri Ayhan Ertuğrul şöyle diyor: “Ev tipi devrelerde kablo kesiti genellikle 1.5 mm² yeterlidir. Ancak aynı devrede çok sayıda aydınlatma varsa 2.5 mm² tercih edilmelidir.”
9. Sık Yapılan Hatalar
- Nötr hattını anahtardan geçirmek (güvenlik ihlali)
- Toprak hattı bağlamamak
- Sigortasız doğrudan bağlantı yapmak
10. Aydınlatma Devresinin Testi
Bağlantı tamamlandıktan sonra sigorta açılır. Anahtar açık konumda iken lamba yanıyorsa sistem doğru çalışıyor demektir. Anahtar kapandığında lambanın sönmesi gerekir.
11. İç Linkler (Blog İçeriği)
- Aydınlatma Devresi Şeması Pratik
- Sigorta Kutusu Bağlama
- Kablo Bağlantısı Doğru Yöntem
- Topraklama Hattı Bağlantısı
12. Dış Kaynaklar
- TSE – Türk Standartları Enstitüsü
- IEC – Uluslararası Elektroteknik Komisyonu
- Enerji ve Tabii Kaynaklar Bakanlığı
13. Sonuç
Aydınlatma devresi bağlantısı, sanıldığının aksine oldukça sistematik bir işlemdir. Doğru ekipman, standartlara uygun bağlantı ve güvenlik kurallarına dikkat edildiğinde, herkes evinde güvenli bir şekilde basit bir devre oluşturabilir. 3 Yıldız Elektrik olarak her aşamada teknik destek ve hizmet sunmaktayız.
