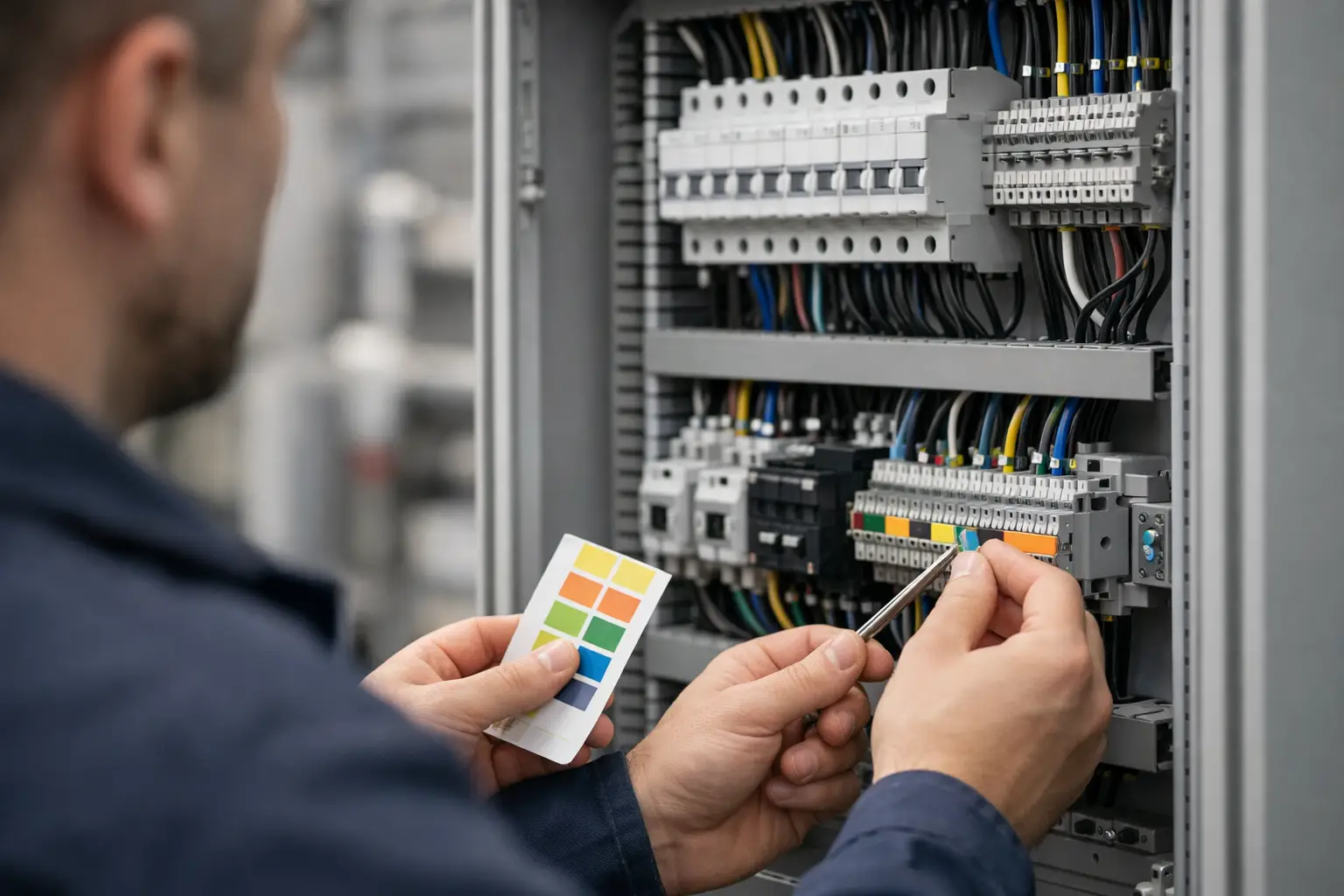

Elektrik panosu etiketleme nasıl yapılır? Doğru cevap, yalnızca sigortaların yanına birkaç kelime yazmaktan ibaret değildir. Etiketleme; evde veya iş yerinde hangi hattın nereden geçtiğini görünür hale getirir, arıza anında doğru devrenin hızlıca kapatılmasını sağlar ve yanlış sigortaya müdahale edilmesi riskini azaltır. Özellikle elektrik kesintisi, kaçak akım rölesinin atması ya da bir prizin çalışmaması gibi durumlarda düzenli bir pano, zaman ve güvenlik açısından ciddi fark yaratır.
Birçok panoda “priz”, “ışık” veya “mutfak” gibi belirsiz notlar bulunur. Ancak aynı alanda birden fazla hat varsa bu ifadeler yeterli olmaz. Net, kalıcı ve güncel bir etiket sistemi; konut sahibi, işletme yöneticisi ve teknik servis ekibi için elektrik tesisatının anlaşılır bir haritasıdır.
Elektrik panosu etiketleme neden gereklidir?
Pano üzerindeki her otomatik sigorta, belirli bir elektrik devresini aşırı akım ve kısa devreye karşı korur. Hangi sigortanın hangi alanı beslediği bilinmiyorsa, küçük bir arızada bile tüm elektriği kapatmak gerekebilir. Bu durum evde konfor kaybına, iş yerinde ise operasyonun durmasına neden olabilir.
Doğru etiketleme, bir arıza sırasında müdahale süresini kısaltır. Örneğin ofiste yalnızca toplantı salonu prizleri devre dışı bırakılacaksa, sunucu, güvenlik sistemi veya diğer çalışma alanları gereksiz yere enerjisiz kalmaz. Evlerde de mutfak tezgah prizleri, klima, kombi, çamaşır makinesi veya aydınlatma gibi kritik noktalar kolayca ayırt edilir.
Etiketler ayrıca sonraki bakım ve tadilat işlerinde güvenliği artırır. Elektrikçi, hangi devre üzerinde işlem yapacağını daha hızlı belirler. Yine de pano etiketine bakarak canlı bir hatta çalışma yapılmamalıdır. Devrenin enerjisiz olduğu uygun ölçüm cihazıyla doğrulanmadan kabloya, klemense veya sigorta bağlantısına müdahale etmek tehlikelidir.
Elektrik panosu etiketleme nasıl yapılır: Güvenli hazırlık
Etiketleme öncesinde panonun genel durumunu gözden geçirin. Kapağı kırık, sigortaları gevşek, yanık kokulu, kararmış ya da aşırı ısınma belirtisi gösteren bir pano varsa öncelik etiket değil, arızanın tespiti olmalıdır. Sık atan sigortalar da daha büyük güçlü bir sigortayla değiştirilmemelidir. Sorun; aşırı yük, hatalı bağlantı, cihaz arızası veya izolasyon zafiyeti olabilir.
Başlamadan önce telefonunuza veya kağıda bir pano planı hazırlayın. Sigortaları panoda yukarıdan aşağıya ya da soldan sağa sıralayın. Her sıraya bir numara verin. Ana şalteri, kaçak akım koruma rölesini, varsa parafudru ve özel cihazlara ait sigortaları da bu plana dahil edin.
Etiketleme sırasında pano kapağını sökmek, sigorta kablolarını gevşetmek veya iç bağlantılara dokunmak gerekmez. Kullanıcının yapabileceği çalışma, sigortaları kontrollü biçimde indirip hangi alanın enerjisiz kaldığını gözlemlemekle sınırlı olmalıdır. Şüpheli, eski veya karmaşık tesisatlarda bu tespitin uzman kadro tarafından yapılması daha güvenlidir.
Devreleri doğru şekilde tespit etme
Her sigortayı tek tek test edin. Önce bilgisayar, modem, televizyon, üretim ekipmanı ve benzeri hassas cihazların durumunu kontrol edin. Ani enerji kesintisini tolere etmeyen cihazları güvenli biçimde kapatmak gerekir. Ardından bir sigortayı kapatın ve hangi oda, priz, aydınlatma noktası veya sabit cihazın enerjisinin kesildiğini not alın.
Bu işlemde iki kişinin çalışması pratik olur. Biri panoda sigortayı indirirken diğeri ilgili alanlarda kontrol yapar. Prizler için telefon şarj adaptörü, gece lambası veya uygun bir priz test cihazı kullanılabilir. Aydınlatma devrelerinde ise lambanın sönüp sönmediği kontrol edilir. Ancak sadece ışığın yanmaması, her zaman hattın tamamen enerjisiz olduğu anlamına gelmez. Aynı buat veya anahtar kutusunda başka devreler bulunabilir.
Tespit sırasında şu ayrımları özellikle yapın:
- Salon prizleri ile salon aydınlatması aynı devre olmayabilir.
- Mutfak tezgah prizleri, fırın, bulaşık makinesi ve buzdolabı için ayrı hatlar bulunabilir.
- Klima, kombi, şofben, elektrikli ısıtıcı veya hidrofor gibi yüksek güç çeken cihazlar çoğu zaman bağımsız devreye ihtiyaç duyar.
- İş yerlerinde acil aydınlatma, yangın paneli, alarm paneli, ağ cihazları ve dış aydınlatma ayrı sigortalardan beslenebilir.
Bir sigorta birden fazla alanı besliyorsa bunu gizlemeyin. Etikete yalnızca “prizler” yazmak yerine “Salon + koridor prizleri” gibi açık bir ifade kullanın. Bir hattın beklenmedik alanları beslemesi, tesisatta sonradan yapılan eklerin işareti olabilir. Bu durumda profesyonel kontrol planlamak, gelecekte oluşabilecek arızaları önlemeye yardımcı olur.
Etiket üzerinde hangi bilgiler yer almalı?
İyi bir pano etiketi kısa olmalı, fakat tahmine yer bırakmamalıdır. En kullanışlı yöntem; sigorta numarası, beslediği alan ve devrenin türünü birlikte yazmaktır. Örneğin “03 – Mutfak tezgah prizleri”, “06 – Yatak odaları aydınlatma” veya “10 – Klima” ifadeleri hızlı anlaşılır.
İş yerlerinde ek olarak kritik yük bilgisi yazılabilir: “12 – Sunucu dolabı”, “15 – Yangın alarm paneli” ya da “18 – Dış tabela” gibi. Burada amaç teknik bir proje çizimi oluşturmak değil, acil durumda doğru devreyi ilk bakışta bulmaktır.
Ana şalter ve kaçak akım rölesi de mutlaka tanımlanmalıdır. Kaçak akım rölesi için “Kaçak akım koruma rölesi – test düğmesi” ifadesi kullanılabilir. Test düğmesine basıldığında rölenin açması beklenir; açmıyorsa veya sık sık açıyorsa cihaz ve tesisat uzman tarafından kontrol edilmelidir. Test sonrası enerjinin nasıl geri verileceğini bilmeyen kişiler rastgele müdahale etmemelidir.
Kalıcı ve okunaklı etiket seçimi
Kağıt bant üzerine tükenmez kalemle yazılan etiketler kısa vadede işe yarar, fakat nem, ısı ve temizlik nedeniyle hızla silinebilir. Pano için baskılı etiket, laminasyonlu şerit ya da silinmeye dayanıklı elektrik pano etiketi daha doğru seçimdir. Yazılar koyu renkli, yeterince büyük ve pano kapağı açıldığında rahatça okunabilir olmalıdır.
Etiketleri sigortanın üstüne, yanına veya kapağın iç kısmındaki devre listesine yerleştirebilirsiniz. En pratik uygulama, her sigortada kısa etiket ve kapağın içinde daha ayrıntılı bir tablo kullanmaktır. Böylece pano içi kalabalık görünmez; buna rağmen devre bilgisi kaybolmaz.
Etiketin önüne bant çekmek, etiketi sigorta kolunun hareketini engelleyecek şekilde yapıştırmak veya pano içindeki kabloların üzerine gelişigüzel not bırakmak doğru değildir. Pano kapağı güvenli biçimde kapanmalı ve hiçbir parça mekanik çalışmayı engellememelidir.
Etiketleme sonrası kontrol ve güncelleme
Tüm devreler etiketlendikten sonra sigortaları normal konumuna alın ve her alanın enerjisinin geri geldiğini kontrol edin. Ardından pano listesinin fotoğrafını çekip erişilebilir bir yerde saklayın. Kiracı değişiminde, tadilat sonrası veya yeni bir cihaz için hat çekildiğinde bu liste güncellenmelidir.
Özellikle işletmelerde pano etiketleme tek seferlik bir iş değildir. Yeni klima, ek priz grubu, tabela, güvenlik kamerası veya üretim cihazı eklendiğinde devre yükleri ve etiketler yeniden değerlendirilmelidir. Eski etikete güvenerek yapılan müdahale, beklenmedik kesintilere ve güvenlik risklerine yol açabilir.
Pano içinde numarasız kablolar, birden fazla sigortaya bağlanmış hatlar, sürekli atan kaçak akım rölesi veya kapasitesinin üzerinde yük belirtisi varsa etiketleme sırasında sorunu görünür kılmış olursunuz, çözmüş olmazsınız. Bu gibi durumlarda 3 Yıldız Elektrik’in uzman ekibi, tesisatı kontrol ederek devreleri güvenli şekilde düzenleyebilir ve pano bilgisini anlaşılır hale getirebilir.
Düzenli bir etiket, arıza anında paniği azaltan küçük ama değerli bir ayrıntıdır. Doğru sigortayı saniyeler içinde bulabilmek, hem evinizin günlük düzenini hem de iş yerinizin sürekliliğini korumaya yardımcı olur.
