🔍 Kaçak Akım Rölesi Nedir?
Kaçak akım rölesi (İngilizce adıyla Residual Current Device – RCD), bir Elektrik devresinde faz ve nötr hatları arasında geçen akımı sürekli olarak kontrol eden bir koruma cihazıdır. Eğer bu iki hat arasında fark oluşursa (yani elektrik dış bir yolla toprağa akarsa), kaçak akım rölesi devreyi anında keserek can ve mal güvenliğini sağlar.

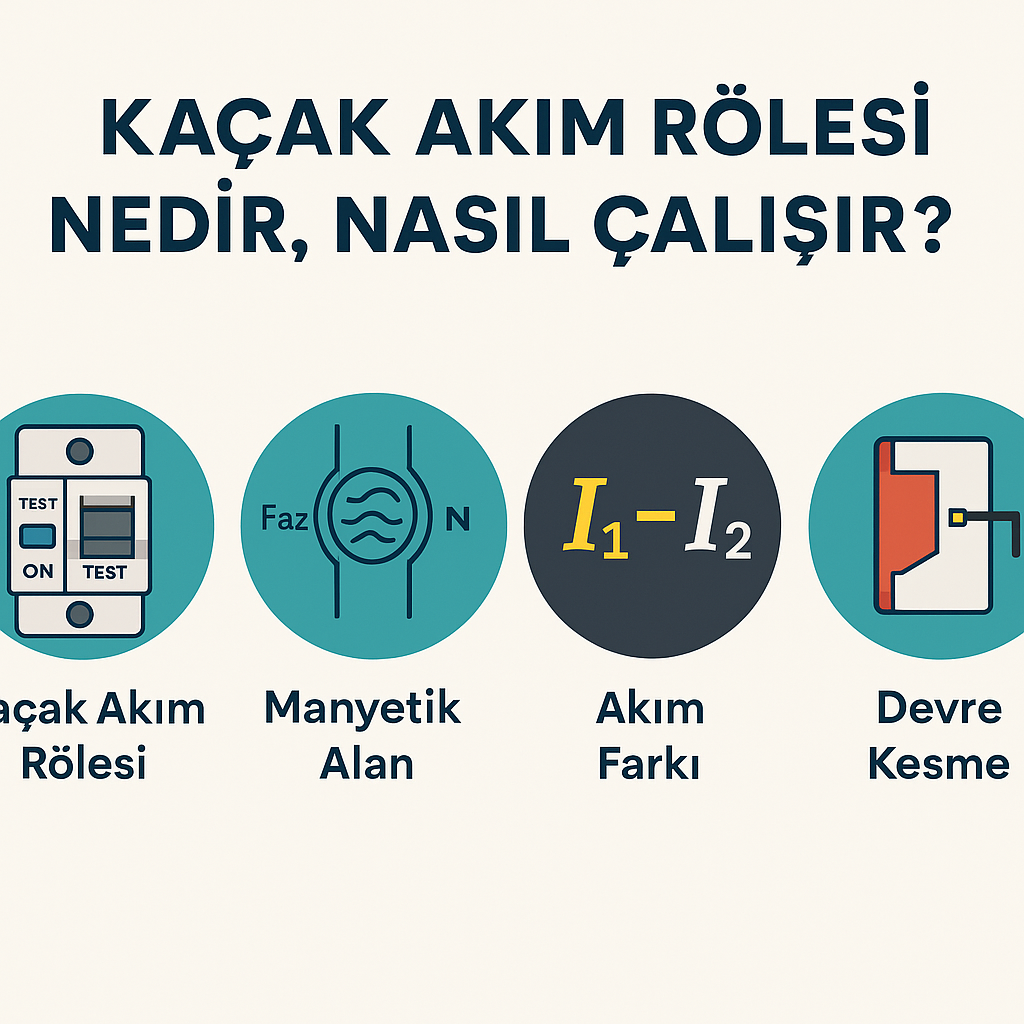

⚙️ Kaçak Akım Rölesi Nasıl Çalışır?
Cihaz, faz ve nötr arasındaki akımı ölçerek çalışır. Normalde bu iki akım birbirine eşittir. Ancak bir sızıntı (örneğin bir insanın vücudu üzerinden toprağa geçen kaçak akım) meydana geldiğinde, röle bu farkı algılar ve mili saniyeler içinde devreyi keser.
Çalışma Prensibi
- Faz ve nötr akımı algılanır
- Akım farkı belirli bir değeri (genellikle 30 mA) aşarsa
- Röle açma mekanizmasını tetikler
- Elektrik devresi kesilir

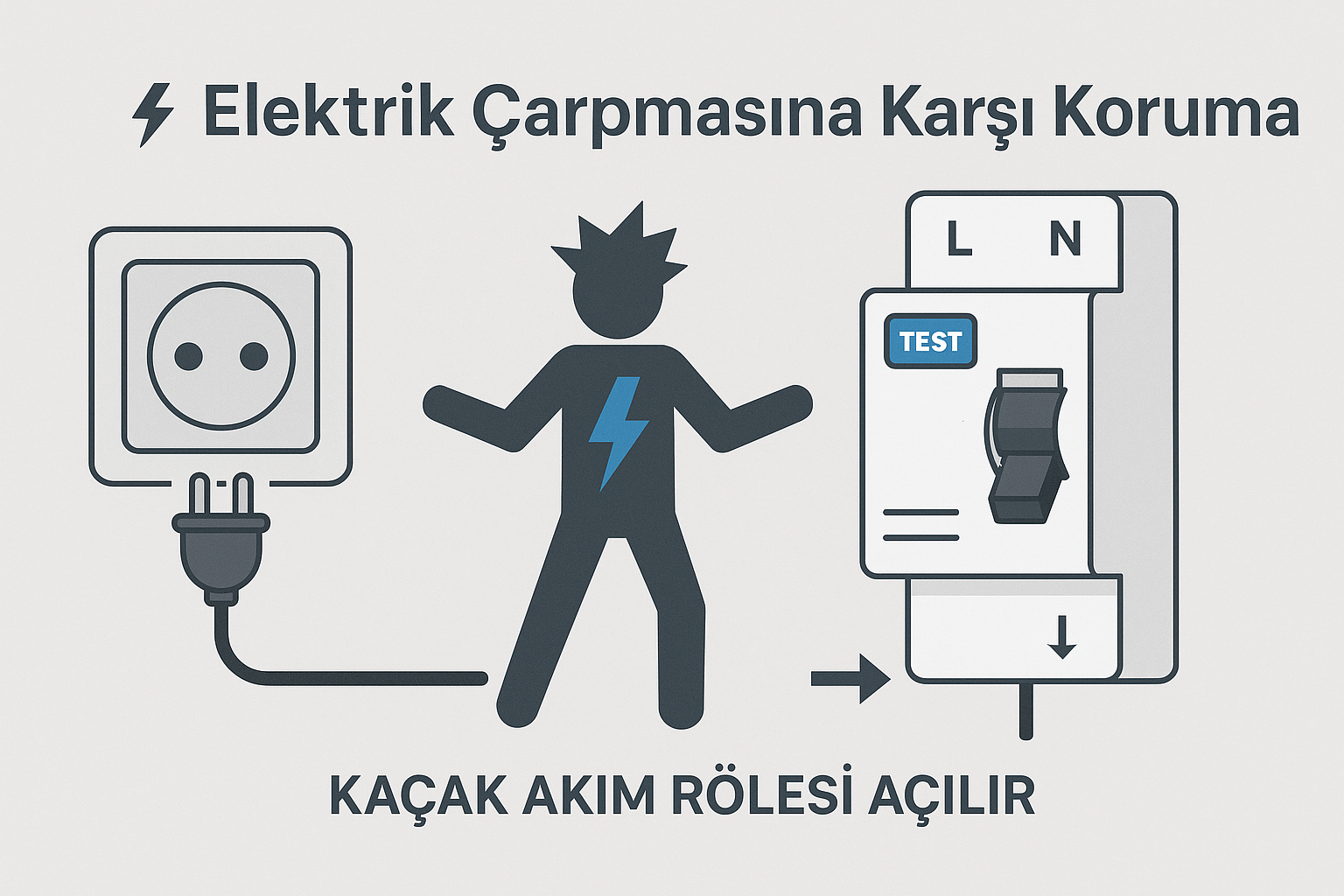

🛑 Kaçak Akım Rölesi Ne İşe Yarar?
Kaçak akım rölesinin temel amacı insanları elektrik çarpmasından korumaktır. Aynı zamanda, yangın çıkmasını önleyerek elektrik güvenliğini artırır. Özellikle ıslak zeminli yerlerde (banyo, mutfak, dış mekanlar) kullanımı zorunludur.
📌 Kaçak Akım Rölesinin Kullanım Alanları
- Evler
- Ofisler
- Sanayi tesisleri
- Bahçeli yapılarda dış prizler
- Havuz ve spa alanları
🔧 Kaçak Akım Rölesi Bağlantı Şeması
Röle genellikle elektrik panosunda yer alır ve ana sigortadan sonra, alt sigortalardan önce bağlanır. Üzerinde L (faz) ve N (nötr) giriş ve çıkış terminalleri bulunur.
✅ Kaçak Akım Rölesi Nasıl Test Edilir?
Her röle üzerinde bir “TEST” butonu bulunur. Bu düğmeye basıldığında cihaz bilinçli olarak kaçak akım simülasyonu oluşturur. Eğer röle sağlam ise hemen atar. Aksi halde arızalı olabilir.
⚠️ Arızalı Kaçak Akım Rölesi Belirtileri
- Test düğmesine basıldığında tepki vermez
- Sık sık hatalı biçimde devreyi keser
- Devreyi kapatsa bile elektrik tamamen kesilmez
🔄 Sürekli Atan Kaçak Akım Rölesi Sorunu
Kaçak akım rölesi sık sık atıyorsa bunun çeşitli nedenleri olabilir:
- Topraklama yok veya zayıf
- Bir cihazda izolasyon hatası var
- Priz veya kablolarda kaçak var
- Rölenin kendisi arızalı olabilir
🧰 Kaçak Akım Rölesi Nasıl Değiştirilir?
Değişim mutlaka elektrikçi tarafından yapılmalıdır. Röle değiştirilmeden önce elektrik tamamen kesilmeli, yeni rölenin amper ve mA değeri tesisata uygun seçilmelidir.
💡 Kaçak Akım Rölesi Takılı Değilse Ne Olur?
Bu durumda, elektrik kaçağı sırasında cihazlar, insanlar ve tesisat doğrudan risk altındadır. Elektrik çarpması, yangın ve cihaz arızaları meydana gelebilir. Bu yüzden 2024 itibariyle Türkiye’de yeni yapılan binalarda kullanımı zorunludur.
📊 Farklı Kaçak Akım Rölesi Tipleri
Farklı tiplerde kaçak akım röleleri mevcuttur:
- AC Tipi: Sadece alternatif akım kaçağını algılar
- A Tipi: Alternatif + darbeli doğru akımlarda da çalışır
- B Tipi: Sanayi tipi cihazlarda tercih edilir
🔌 Sigorta ile Kaçak Akım Rölesi Arasındaki Farklar
Çoğu kullanıcı sigorta ve kaçak akım rölesini karıştırmaktadır. Aslında bu iki cihaz farklı amaçlara hizmet eder:
| Özellik | Sigorta | Kaçak Akım Rölesi |
|---|---|---|
| Amaç | Devreyi aşırı akıma karşı korumak | Can güvenliğini sağlamak |
| Koruma Tipi | Kısa devre, aşırı yük | Kaçak akım (elektrik sızıntısı) |
| Kesme Süresi | Milisaniyeler ile saniyeler arası | 30 milisaniye altında |
| Yasal Zorunluluk | Evet | Yeni yapılarda zorunlu |
🚨 Neden Sadece Sigorta Yetmez?
Sadece sigorta kullanılan sistemlerde, bir kişi ıslak elle prize dokunduğunda veya cihazda kaçak oluştuğunda sigorta çoğu zaman tepki vermez. Çünkü bu akım genellikle çok küçük (örneğin 20 mA) olur. Bu durumda sadece kaçak akım rölesi hayat kurtarır.
🧑🔧 Gerçek Hayattan 2 Örnek Olay
Örnek 1: Banyoda Elektrik Çarpması
Bir Evde, banyo prizine bağlı saç kurutma makinesi yere düştü. O esnada cihaz çalışıyordu ve zemin ıslaktı. Kaçak akım rölesi devreyi anında kesti ve çarpılma yaşanmadı. Röle olmasa hayati risk oluşabilirdi.
Örnek 2: Eski Evde Sürekli Sigorta Atması
1970’lerden kalma bir evde elektrik tesisatı eskiydi ve röle takılmamıştı. Ev sahibinin cihazları sık sık bozuluyordu. Kaçak testlerinde birçok prizde sızıntı tespit edildi. Röle takıldıktan sonra sorunlar sona erdi.
❓ Sık Sorulan Sorular
Kaçak akım rölesi kaç mA olmalı?
Evlerde genellikle 30 mA’lik röle kullanılır. Daha hassas uygulamalarda 10 mA tercih edilir.
Röle sürekli atıyorsa ne yapmalıyım?
Tüm cihazları kapatın, sonra röleyi kaldırın. Tek tek cihazları çalıştırarak problemi tespit edin. Profesyonel destek alın.
Röle takılması zor mu?
Yetkili bir elektrikçi için 10–15 dakikalık bir işlemdir. Ancak mutlaka uzman yapılmalıdır.
Kaçak akım rölesi olmadan yaşanabilecek tehlikeler neler?
Elektrik çarpması, cihaz yangınları, kablo ısınması ve izolasyon bozulmaları büyük risk oluşturur.
📦 Hangi Marka Röle Tercih Edilmeli?
- Siemens – Yüksek kalite ve hassasiyet
- Schneider – Sanayi ve konut çözümleri
- Legrand – Estetik ve güvenilirlik
- Viko – Uygun fiyatlı ev tipi çözümler
🧪 Röle Testi Ne Sıklıkla Yapılmalı?
Ayda bir defa test butonuna basarak cihazın çalışırlığı kontrol edilmelidir. Ayrıca yıllık tesisat kontrolünde uzman test cihazları ile detaylı kaçak akım ölçümleri yapılmalıdır.
⚠️ Röle Takılması Zorunlu mu?
Türkiye’de 2001 sonrası yapılan tüm binalarda kaçak akım rölesi zorunludur. Ayrıca yeni yapılan iş yerleri, apartmanlar ve site projelerinde denetimler sırasında rölesiz panolar reddedilmektedir.
📌 Röle Hangi Cihazlar İçin Özellikle Gerekli?
- Bulaşık ve çamaşır makineleri
- Elektrikli şofben ve kombiler
- Klimalar
- Islak zeminli prizler
🔄 Kaçak Akım Rölesi Bakımı
Röle mekanik bir cihazdır. 5-6 yılda bir değiştirilmesi önerilir. Uzun süre devre kesme görevini yerine getiremeyebilir. Panodaki gevşek bağlantılar, nem ve toz röleyi etkileyebilir.
📈 Sonuç: Neden Röle Hayat Kurtarır?
Kaçak akım rölesi küçük gibi görünen ama çok büyük bir koruma sağlayan güvenlik elemanıdır. Sadece birkaç miliamper akım farkı bile, bir insanın hayatını kurtarabilir. Bu yüzden rölesiz elektrik panosu tam bir risk kaynağıdır.
Ev güvenliği için sadece sigorta değil, mutlaka kaçak akım rölesi de kullanılmalıdır. Uygun montaj, doğru cihaz ve periyodik testlerle güvenli bir yaşam alanı oluşturabilirsiniz.
