Elektrik faturanızdaki reaktif enerji bedeli yükseliyor, ana panoda gereksiz ısınma görülüyor veya makineler devreye girerken sistem dengesiz davranıyorsa sorun yalnızca tüketim miktarı olmayabilir. Doğru planlanan bir kompanzasyon panosu kurulumu, işletmenin ihtiyacı olan reaktif gücü düzenleyerek enerji kalitesini korumaya ve uygun olmayan reaktif tüketimden doğabilecek maliyetleri azaltmaya yardımcı olur. Ancak pano seçimi, kondansatör değerleri ve bağlantı düzeni tahminle yapılacak işler değildir.
Küçük bir atölye, market, ofis katı ya da üretim alanı için çözüm aynı değildir. Motorlu yüklerin sayısı, çalışma saatleri, mevcut elektrik altyapısı ve ölçüm sonuçları birlikte değerlendirilmelidir. Bu nedenle kuruluma başlamadan önce uzman bir elektrik ekibinin sahada analiz yapması, hem güvenlik hem de uzun vadeli verim açısından belirleyicidir.
Kompanzasyon panosu ne işe yarar?
Klima sistemleri, asansörler, pompalar, kompresörler, motorlar ve bazı endüstriyel cihazlar çalışırken aktif enerjinin yanında reaktif enerji de çeker. Reaktif enerji doğrudan işe dönüşmese de elektrik tesisatında dolaşır; kabloların, trafoların ve panoların gereksiz yere yüklenmesine neden olabilir. Belirli kullanım koşullarında bu durum faturada ek bedel olarak da karşılık bulabilir.
Kompanzasyon panosu, sistemdeki reaktif güç ihtiyacını kondansatör gruplarıyla dengelemeye çalışır. Reaktif güç kontrol rölesi, şebekedeki anlık ihtiyacı takip eder ve uygun kondansatör kademelerini devreye alır ya da çıkarır. Amaç, sistemin gereğinden fazla kapasitif veya endüktif çalışmasını önlemektir.
Her işletmede kompanzasyon panosu zorunlu ya da aynı ölçüde faydalı değildir. Aydınlatma ve bilgisayar ağırlıklı küçük bir ofisin ihtiyacı ile kompresör ve motor kullanan bir işletmenin ihtiyacı farklıdır. Karar, tahmine göre değil; enerji analizörüyle yapılan ölçüme ve mevcut tesisatın durumuna göre verilmelidir.
Kompanzasyon panosu kurulumu öncesinde yapılan kontroller
Kaliteli bir kurulum, panonun duvara sabitlenmesiyle başlamaz. Önce mevcut ana dağıtım panosu, kablo kesitleri, sigorta değerleri, topraklama yapısı ve yük dağılımı incelenir. Bu inceleme, yeni panonun mevcut tesisata güvenli biçimde entegre edilmesini sağlar.
Yük analizi ve reaktif ölçüm
Kurulumun ilk teknik adımı, işletmenin farklı çalışma saatlerindeki tüketimini ölçmektir. Özellikle motorların yoğun çalıştığı saatlerde endüktif yük artabilir. Sadece tek bir anlık ölçümle seçilen kondansatör grubu yetersiz kalabilir veya sistemin fazla kompanzasyon yapmasına yol açabilir.
Uzman ekip, aktif ve reaktif güç değerlerini, güç faktörünü, akım dengesini ve harmonik seviyelerini değerlendirir. Bu veriler, panonun toplam gücünü ve kaç kademeli tasarlanacağını belirler. Yükü gün içinde ciddi biçimde değişen işletmelerde daha fazla kademe ve hassas kontrol gerekebilir.
Pano kapasitesi ve ekipman seçimi
Pano gövdesi, sistemin çalışma ortamına ve gelecekteki kapasite ihtiyacına göre seçilmelidir. Dar, havalandırması zayıf veya ısı kaynaklarına yakın alanlarda yanlış pano seçimi kondansatör ömrünü azaltabilir. Yeterli havalandırma, doğru kablo kanalı düzeni ve bakım için erişim mesafesi bırakılması gerekir.
Pano içinde reaktif güç kontrol rölesi, kondansatörler, kontaktörler, sigortalar veya şalterler, bara sistemi ve bağlantı elemanları yer alır. Bu parçaların birbirine uyumlu olması önemlidir. Kalitesiz kondansatör ya da yanlış seçilmiş kontaktör, sık devre dışı kalma, aşırı ısınma ve erken arıza riski oluşturur.
Harmonik yükün yüksek olduğu tesislerde standart kondansatör grupları her zaman yeterli olmaz. Sürücü, kaynak makinesi, UPS veya yoğun elektronik yük bulunan alanlarda detuned reaktörlü çözümler gerekebilir. Bu ayrım yapılmadan kurulan bir sistem, beklenen faydayı sağlamayacağı gibi ekipman üzerinde ek yük de yaratabilir.
Bağlantı, koruma ve devreye alma

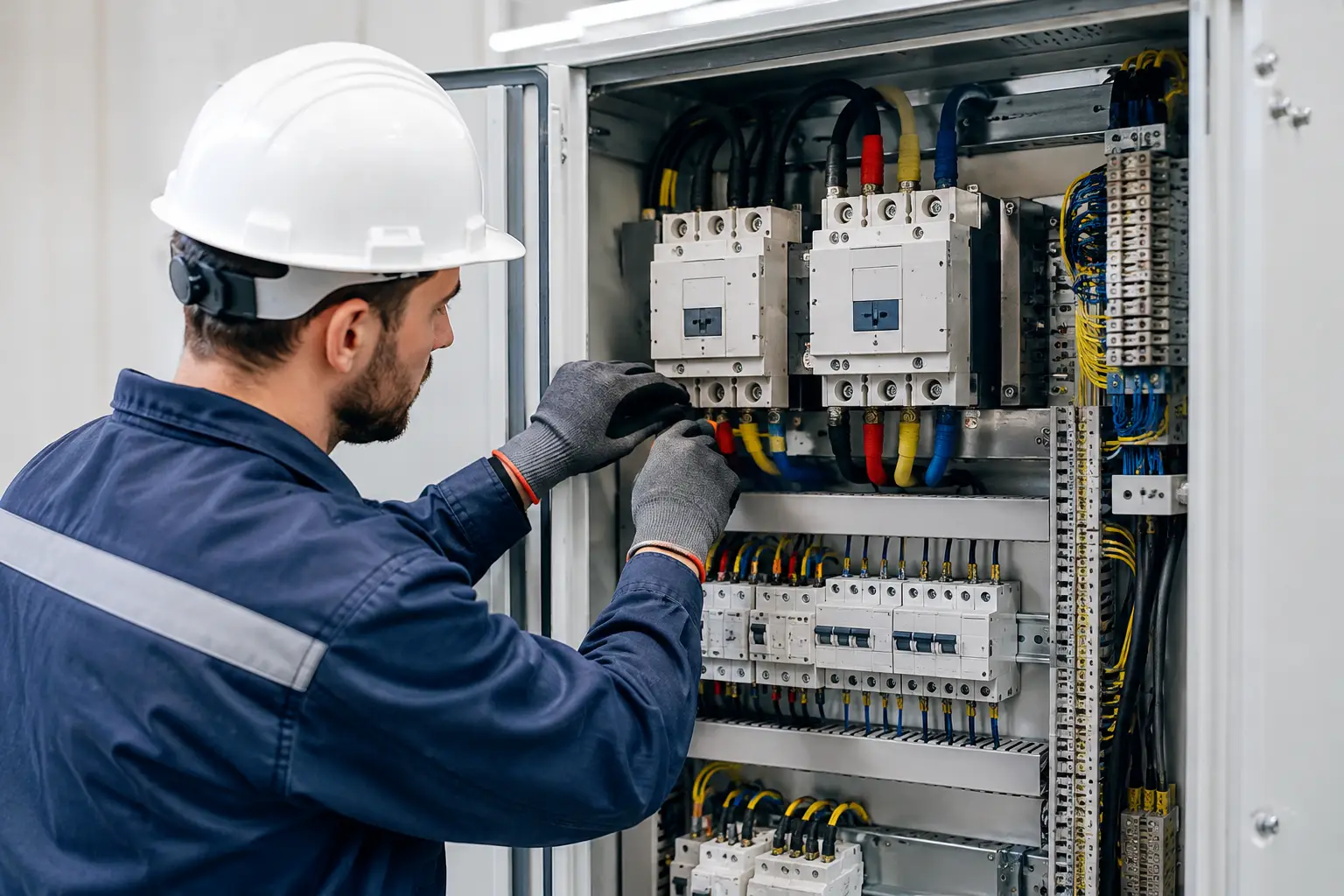

Montaj sırasında kompanzasyon panosu ana dağıtım sistemiyle uygun koruma elemanları üzerinden bağlanır. Akım trafolarının yönü, bağlantı noktası ve faz sırası kontrol rölesinin doğru ölçüm yapması için kritik önemdedir. Bu aşamadaki küçük bir bağlantı hatası, rölenin yanlış kademe açıp kapatmasına neden olabilir.
Tüm bağlantılar tamamlandıktan sonra sistem enerjilendirilir ve kademe geçişleri test edilir. Röle ayarları ölçülen değerlere göre düzenlenir; kondansatörlerin devreye girme ve çıkma süreleri kontrol edilir. Son olarak pano içindeki bağlantı sıkılıkları, sıcaklık oluşumu ve koruma elemanlarının davranışı gözden geçirilir. Kurulum, yalnızca pano çalıştığında değil, değerler hedef aralıkta kararlı kaldığında tamamlanmış sayılır.
Doğru kompanzasyon panosu seçimi neden maliyeti etkiler?
İlk yatırım maliyetini düşürmek için kapasitesi yetersiz ya da ekipmanı düşük kaliteli bir pano seçmek, ileride daha yüksek bakım gideri doğurabilir. Sürekli devreye girip çıkan kontaktörler, ısınan kondansatörler ve sık atan koruma elemanları işletmenin günlük düzenini aksatır. Özellikle üretim, soğutma veya hizmet sürekliliğinin önemli olduğu alanlarda duruş maliyeti, pano maliyetinden çok daha yüksek olabilir.
Diğer yandan, gereğinden büyük bir sistem kurmak da doğru yaklaşım değildir. Fazla kapasite hem bütçeyi gereksiz büyütür hem de düşük yük zamanlarında kapasitif çalışma riskini artırabilir. En verimli çözüm, bugünkü kullanımın ölçülmesi ve makul büyüme payının projeye eklenmesidir.
İşletme sahibi için en sağlıklı yaklaşım, teklif alırken yalnızca toplam fiyata bakmamaktır. Kullanılacak ekipman markası ve sınıfı, pano kapasitesi, kademe yapısı, koruma elemanları, montaj kapsamı ve devreye alma testlerinin dahil olup olmadığı açıkça değerlendirilmelidir. Şeffaf bir keşif süreci, sonradan çıkan masrafları azaltır.
Kurulum sonrası bakım ihmal edilmemeli
Kompanzasyon sistemi kurulduktan sonra uzun süre kontrol edilmeden bırakılmamalıdır. Elektrik bağlantıları zamanla gevşeyebilir, kondansatör performansı düşebilir ve kontaktörlerde aşınma oluşabilir. Ayrıca işletmeye sonradan eklenen yeni makineler, sistemin başlangıçta doğru olan kapasitesini yetersiz hale getirebilir.
Periyodik bakımda pano içi sıcaklık, kablo ve klemens sıkılığı, kondansatörlerin fiziksel durumu, sigorta ve kontaktör performansı ile röle kayıtları kontrol edilir. Reaktif değerlerde olağan dışı değişim varsa neden araştırılır. Bu kontrol, yalnızca olası ek bedelleri değil, gevşek bağlantıların oluşturabileceği ısınma ve yangın riskini de erken fark etmeye yardımcı olur.
İstanbul’da faaliyet gösteren işletmeler için yoğun kullanım temposu, hızlı servis ihtiyacını daha görünür hale getirir. 3 Yıldız Elektrik, saha keşfi, pano montajı, arıza müdahalesi ve periyodik kontrol süreçlerinde sistemi işletmenin gerçek ihtiyacına göre değerlendirir. Amaç, geçici bir çözüm değil; güvenli çalışan ve takip edilebilir bir elektrik altyapısı oluşturmaktır.
Reaktif enerjiyle ilgili bir sorun fark ettiğinizde faturayı tek başına incelemek yerine, tesisatın ölçülmesini sağlayın. Doğru analizle başlayan profesyonel bir kurulum, enerji maliyetlerini daha kontrollü tutarken işletmenizin elektrik sistemini de daha güvenli hale getirir.
