Bir işletmenin elektrik faturasında beklenmedik ek bedeller oluştuğunda veya ana panoda sık sık dengesizlik görüldüğünde, sorun yalnızca tüketilen enerji miktarı olmayabilir. Kompanzasyon panosu nasıl çalışır sorusunun cevabı, özellikle motor, pompa, klima, asansör ve sanayi tipi cihazların bulunduğu iş yerlerinde bu noktada önem kazanır. Bu pano, elektrik sistemindeki reaktif gücü dengeler; tesisin daha verimli, kontrollü ve güvenli çalışmasına yardımcı olur.
Kompanzasyon sistemi doğru projelendirilmediğinde ya da düzenli kontrol edilmediğinde, amaçlanan tasarruf yerine gereksiz maliyetler, kontaktör arızaları ve kondansatör sorunları ortaya çıkabilir. Bu nedenle pano içindeki ekipmanların sadece monte edilmesi değil, yük yapısına uygun seçilmesi ve periyodik olarak kontrol edilmesi gerekir.
Kompanzasyon panosu ne işe yarar?
Elektrik tesisatlarında cihazların bir bölümü yalnızca aktif enerji tüketmez. Motorlar, transformatörler, floresan armatürler, pompalar ve benzeri endüktif yükler çalışırken reaktif enerji de çeker. Aktif enerji cihazın gerçekten yaptığı işe dönüşürken, reaktif enerji manyetik alan oluşumu için gereklidir. Ancak reaktif enerjinin ihtiyaçtan fazla seviyeye çıkması, şebeke açısından istenmeyen bir durumdur.
Kompanzasyon panosu, bu reaktif enerji ihtiyacını kondansatör gruplarıyla karşılamaya çalışır. Böylece tesisin güç katsayısı, yani cosφ değeri hedef aralıkta tutulur. Güç katsayısının iyileşmesi, aynı iş için şebekeden daha verimli güç çekilmesine katkı sağlar. Uygun abonelik ve tüketim koşullarında reaktif enerji nedeniyle doğabilecek ek bedel riskini de azaltabilir.
Burada önemli bir ayrım vardır: Her konutun kompanzasyon panosuna ihtiyacı yoktur. Düşük güçlü ve ağırlıklı olarak elektronik cihaz kullanılan dairelerde standart bir kompanzasyon sistemi çoğu zaman gerekli değildir. Buna karşılık ortak alan ekipmanları bulunan sitelerde, atölyelerde, restoranlarda, marketlerde, ofis binalarında ve üretim alanlarında ihtiyaç daha sık görülür.

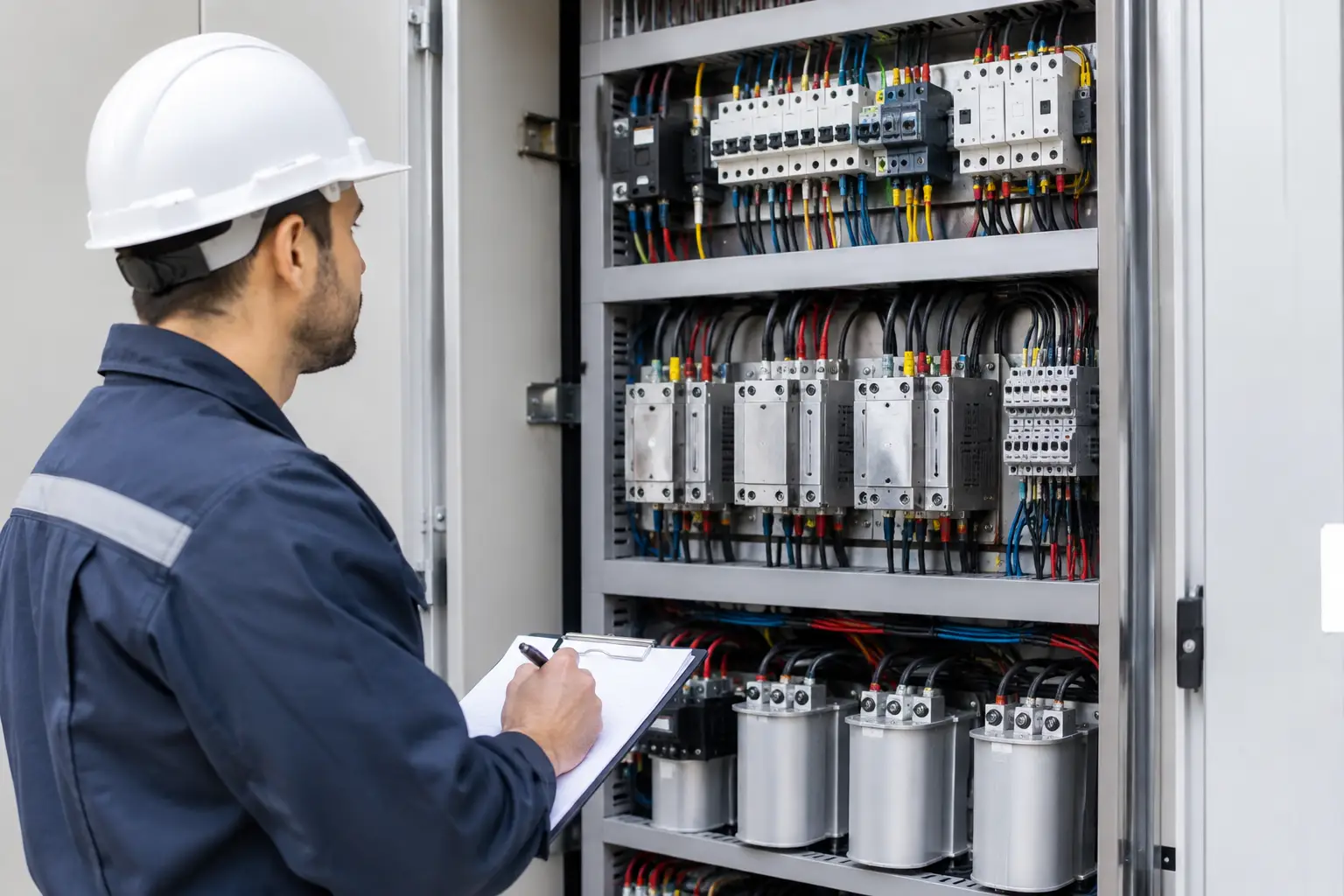

Kompanzasyon panosu nasıl çalışır?
Pano, tesisin elektrik yükünü sürekli ölçerek reaktif güç ihtiyacının değişip değişmediğini takip eder. Sistemin beyni olarak düşünülebilecek reaktif güç kontrol rölesi, akım trafosundan ve şebeke bağlantısından aldığı verileri değerlendirir. Güç katsayısı hedeflenen seviyenin altına düştüğünde, röle uygun kondansatör grubunu devreye alması için kontaktöre komut verir.
Kondansatör devreye girdiğinde endüktif yüklerin oluşturduğu reaktif güç ihtiyacının bir kısmını karşılar. Yük azaldığında veya sistem fazla kompanzasyon yapmaya başladığında röle, ilgili kademeyi devreden çıkarır. Bu işlem tek seferlik değildir; işletmedeki cihazlar açılıp kapandıkça pano da kademeleri ihtiyaç kadar devreye alıp çıkarır.
Örneğin bir işletmede gün içinde pompalar, klimalar ve havalandırma motorları farklı zamanlarda çalışıyorsa reaktif enerji ihtiyacı sabit kalmaz. Sabit kapasitede tek bir kondansatör kullanmak bu nedenle yeterli değildir. Kademeli kompanzasyon panosu, değişen yüke daha dengeli yanıt verir.
Panonun temel bileşenleri
Kompanzasyon panosunda reaktif güç kontrol rölesi, akım trafosu, kondansatörler, sigortalar, şalterler, kontaktörler ve bağlantı ekipmanları bulunur. Her parçanın görevi farklıdır ancak sistemin sağlıklı çalışması için birbirleriyle uyumlu olması gerekir.
Akım trafosu tesisin çektiği akımı ölçer. Röle bu ölçümü kullanarak hangi kademenin devreye girmesi gerektiğini belirler. Kontaktörler kondansatör gruplarını açıp kapatırken, sigorta ve koruma elemanları olası kısa devre veya aşırı akım durumlarında sistemi korur.
Yüksek harmonik bulunan tesislerde standart kondansatör grupları tek başına doğru çözüm olmayabilir. Sürücüler, UPS cihazları, kaynak makineleri ve yoğun elektronik yükler harmonik oluşturabilir. Bu tür alanlarda reaktörlü kompanzasyon sistemi gerekebilir. Yanlış ekipman seçimi, kondansatörlerin ısınmasına, ömrünün kısalmasına ve panoda tekrarlayan arızalara yol açabilir.
Güç katsayısı neden takip edilir?
Güç katsayısı, aktif gücün toplam görünür güce oranını ifade eder. Değerin ideal seviyeye yaklaşması, tesisin elektrik altyapısını daha verimli kullandığını gösterir. Düşük güç katsayısı ise kablolarda ve ekipmanlarda daha yüksek akım dolaşmasına neden olabilir.
Bu durum sadece fatura kalemleriyle sınırlı değildir. Yüksek akım; kablo, şalter, kontaktör ve transformatör üzerinde ek yük oluşturabilir. Elbette her tesisin riski aynı değildir. Kablolama kesiti, cihaz kapasitesi, yük profili ve mevcut koruma sistemi değerlendirilmeden kesin bir yorum yapmak doğru olmaz. Yine de düzenli ölçüm, sorun büyümeden müdahale etme imkanı verir.
Kompanzasyon panosunda sık görülen arızalar
Kompanzasyon panosunun çalışıyor görünmesi, her zaman doğru kompanzasyon yaptığı anlamına gelmez. Bazı arızalar ilk aşamada fark edilmez; ancak reaktif değerlerde sapma, ısınma veya ses gibi işaretlerle kendini belli eder.
En sık karşılaşılan sorunlardan biri kondansatör kapasitesinin zamanla düşmesidir. Kondansatör şişmesi, gövde deformasyonu veya aşırı ısınma, değişim ihtiyacına işaret edebilir. Kontaktör kontaklarının yıpranması ise kademelerin devreye girmemesine veya düzensiz çalışmasına neden olabilir.
Reaktif güç rölesinin yanlış ayarlanması, akım trafosunun hatalı bağlanması ve faz sırasındaki sorunlar da panonun yanlış karar vermesine yol açar. Bazı işletmelerde pano sürekli kademe alıp bırakır. Bu durum, yetersiz kademe hesabından, hızlı değişen yüklerden ya da uygun olmayan röle ayarlarından kaynaklanabilir.
Aşağıdaki belirtiler görüldüğünde uzman kontrolü geciktirilmemelidir:
- Panodan sürekli tıkırtı, titreşim veya olağandışı uğultu gelmesi
- Kondansatörlerde şişme, yanık kokusu ya da gözle görülür ısınma oluşması
- Reaktif enerji değerlerinin uzun süre hedef aralığın dışında kalması
- Sigorta atması, kontaktörlerin yapışması veya kademelerin devreye girmemesi
- Elektrik faturasında tüketimle açıklanamayan reaktif bedel değişiklikleri
Doğru pano seçimi ve bakımın etkisi
Kompanzasyon panosu kapasitesi tahmine göre değil, ölçüm ve yük analiziyle belirlenmelidir. İşletmede hangi cihazların çalıştığı, bunların aynı anda devreye girip girmediği, günlük çalışma saatleri ve harmonik seviyesi hesaplamayı doğrudan etkiler. Bugün yeterli görünen bir pano, yeni bir soğutma sistemi, üretim makinesi veya asansör ilavesinden sonra yetersiz kalabilir.
Bakımda yalnızca pano kapağını açıp gözle kontrol etmek yeterli değildir. Bağlantı noktalarının sıkılığı, termal ısınmalar, kondansatör kapasitesi, kontaktör durumu, sigorta değerleri ve röle ayarları birlikte incelenmelidir. Ölçüm sonuçlarına göre kademe yapısında veya ekipman seçiminde değişiklik gerekebilir.
Kondansatörler enerji kesildikten sonra dahi bir süre elektrik yükü tutabilir. Bu nedenle pano içinde kontrol, bağlantı değişimi veya parça müdahalesi yetkin kişilerce ve gerekli güvenlik prosedürleri uygulanarak yapılmalıdır. Rastgele yapılan müdahaleler elektrik çarpması, ekipman hasarı ve yangın riski oluşturabilir.
İstanbul’da faaliyet gösteren işletmeler için yoğun çalışma temposunda pano bakımını ertelemek kolaydır; fakat küçük bir kontaktör veya kondansatör sorunu, zamanla daha büyük bir tesisat arızasına dönüşebilir. 3 Yıldız Elektrik uzman kadrosu, kompanzasyon panosu kontrolü, arıza tespiti ve uygun ekipman uygulamalarında hızlı ve güvenilir destek sunar.
Elektrik panonuzda olağandışı ses, ısınma veya faturada reaktif enerji kaynaklı değişim fark ettiğinizde beklemeyin. Erken yapılan profesyonel kontrol, hem işletme sürekliliğini korur hem de daha maliyetli arızaların önüne geçmeye yardımcı olur.
