Reaktif enerji bedeli yükselen, ana panosunda sık açma yaşayan veya motorlu yükleri arttıkça elektrik kalitesi bozulan işletmeler için soru nettir: kompanzasyon panosu nasıl kurulur? Doğru yanıt, yalnızca panoya kondansatör eklemek değildir. Güvenli ve verimli bir sistem; ölçüm, proje, doğru ekipman seçimi, koruma ayarları ve uzman devreye alma çalışmasının birlikte yürütülmesini gerektirir.
Kompanzasyon panosu, işletmenin reaktif güç ihtiyacını otomatik olarak dengelemeye yardımcı olur. Böylece güç katsayısı hedef aralıkta tutulur, gereksiz reaktif enerji maliyetleri azalır ve tesisin elektrik altyapısı daha kontrollü çalışır. Ancak yanlış kapasite, hatalı bağlantı veya harmonik etkisinin hesaba katılmaması; kondansatör arızası, kontaktör yanması, sigorta açması ve üretim kesintisi gibi daha büyük sorunlara yol açabilir.
Kompanzasyon Panosu Neden Her Tesiste Aynı Kurulmaz?
Asansörler, pompalar, kompresörler, havalandırma sistemleri, kaynak makineleri ve büyük motorlar endüktif yük oluşturur. Bu yükler arttıkça tesisin reaktif enerji karakteri değişir. Küçük bir ofis ile soğuk hava deposu, atölye veya çok katlı ticari binanın ihtiyacı bu nedenle aynı değildir.
Pano kapasitesi yalnızca toplam kurulu güce göre belirlenmez. Gün içinde hangi makinelerin aynı anda çalıştığı, yükün ne kadar hızlı değiştiği, trafonun gücü, mevcut enerji analizörü değerleri ve harmonik seviyesi birlikte değerlendirilir. Örneğin sürekli devreye girip çıkan motorların bulunduğu bir işletmede, kademelerin daha hassas ve kontrollü yönetilmesi gerekir. Sabit kapasitede, tek tip bir çözüm burada beklenen verimi vermez.
Bu değerlendirme özellikle işletme maliyetini kontrol etmek isteyen tesis yöneticileri için önemlidir. Fazla kompanzasyon da en az yetersiz kompanzasyon kadar sorun çıkarabilir. Sistem kapasitif karaktere kaydığında gerilim dalgalanmaları ve ekipman ömrünü etkileyen farklı riskler ortaya çıkabilir.
Kurulumdan Önce Yapılması Gereken Ölçüm ve Proje Çalışması
Güvenli bir kompanzasyon projesi, sahadaki mevcut pano ve enerji tüketim yapısının incelenmesiyle başlar. Yetkili teknik ekip, ana dağıtım panosunun durumunu, kablo kesitlerini, koruma elemanlarını, topraklama sürekliliğini ve yük dağılımını kontrol eder. Ardından enerji analizörü ile aktif, reaktif ve görünür güç değerleri takip edilir.
Tek bir anlık ölçüm çoğu zaman yeterli değildir. İşletmenin yoğun, sakin ve geçiş saatlerindeki davranışı görülmelidir. Çünkü sabah çalışmayan makineler öğleden sonra devreye girebilir; bu da reaktif güç ihtiyacını doğrudan değiştirir. Sağlıklı sonuç için mümkünse belirli bir çalışma periyodunu kapsayan ölçüm kaydı alınır.
Bu aşamada şu teknik sorular netleşir: Hedef güç katsayısı nedir, kaç kademe gereklidir, her kademenin gücü ne olmalıdır ve harmonik filtreleme gerekir mi? Özellikle sürücü, inverter, UPS, kaynak makinesi veya LED aydınlatmanın yoğun olduğu tesislerde harmonik analizi atlanmamalıdır. Standart kondansatör kullanımı bazı sistemlerde beklenen faydayı sağlamadığı gibi ekipman arızasını hızlandırabilir.
Pano İçin Seçilen Temel Bileşenler
Projesi tamamlanan kompanzasyon panosunda kullanılacak malzemeler, tesisin yük karakterine uygun seçilir. Kaliteli malzeme ve doğru kapasite, hızlı çözüm kadar uzun vadeli güvenilirlik açısından da belirleyicidir.
Pano içinde genellikle otomatik kompanzasyon rölesi, kondansatör grupları, kondansatör kontaktörleri, sigorta veya uygun koruma elemanları, termik koruma ekipmanları, akım trafosu ve bağlantı baraları bulunur. Harmonikli tesislerde detuned reaktör olarak da anılan şönt reaktörler ve buna uygun kondansatör grupları projeye dahil edilebilir.
Kompanzasyon rölesi, akım trafosundan aldığı bilgiyi değerlendirerek ihtiyaç duyulan kondansatör kademelerini devreye alır veya çıkarır. Akım trafosunun doğru noktaya, doğru yönle ve uygun oranda seçilmesi kritik bir detaydır. Bu elemanın yanlış konumlandırılması, rölenin sistemi yanlış okumasına ve kademeleri hatalı yönetmesine neden olabilir.

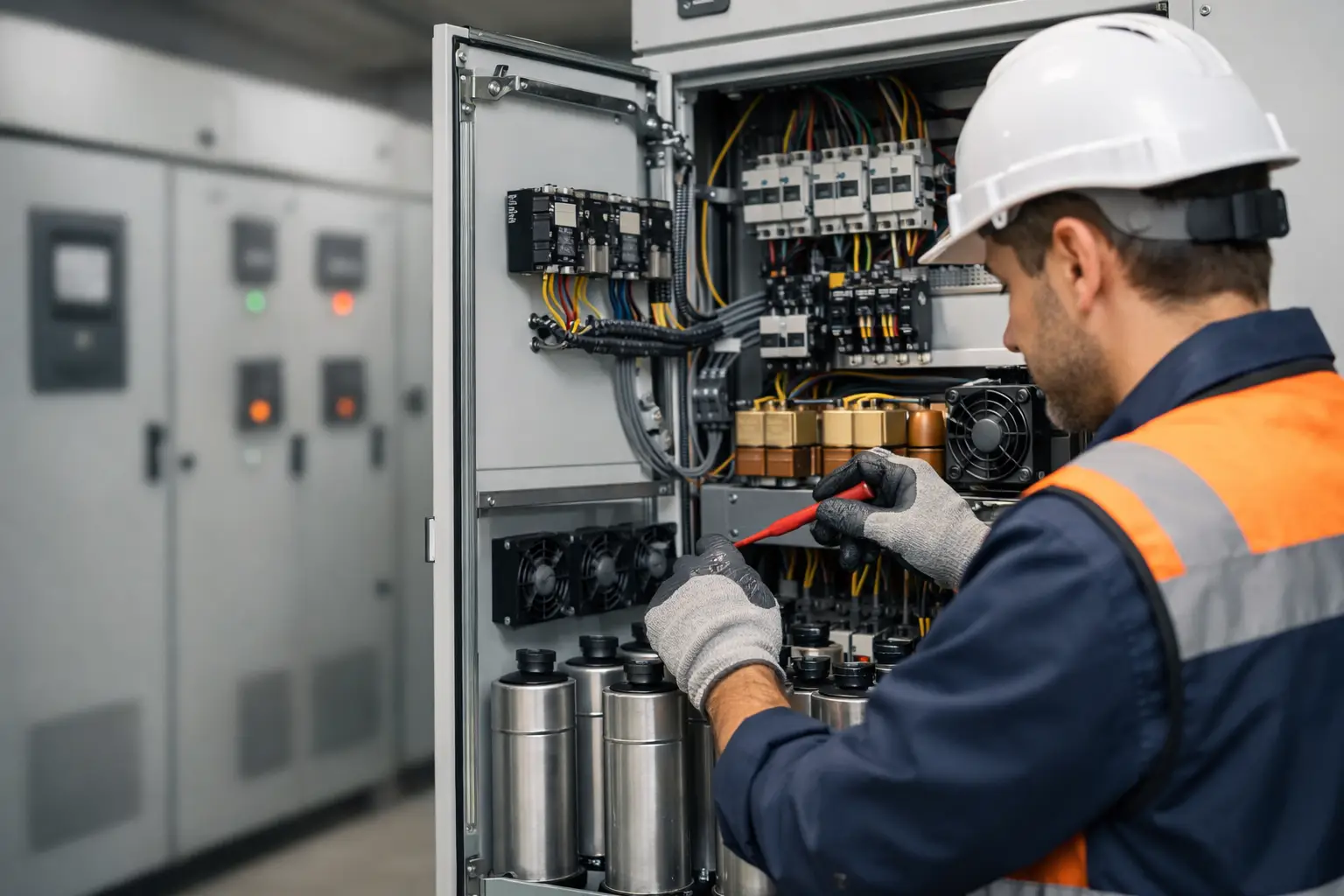

Kompanzasyon Panosu Nasıl Kurulur: Güvenli Uygulama Süreci
Kurulum, enerjili bir panoda deneme-yanılma ile yapılacak bir iş değildir. Elektrik çarpması, ark oluşumu ve kısa devre riski nedeniyle uygulama; yetkin elektrik personeli tarafından, enerji kesme ve kilitleme prosedürleri uygulanarak gerçekleştirilmelidir. İşletme sorumlusunun yalnızca pano kapağını açarak kondansatör eklemesi ya da mevcut kablolara müdahale etmesi güvenli değildir.
İlk olarak projeye uygun pano gövdesi ve iç yerleşim hazırlanır. Havalandırma, erişim mesafesi, kablo girişleri ve bakım sırasında güvenli çalışma alanı dikkate alınır. Kondansatörler çalışma sırasında ısı üretebildiği için yetersiz havalandırılan, nemli veya yüksek sıcaklıktaki alanlar ekipman ömrünü kısaltabilir.
Sonraki aşamada ana besleme, koruma ekipmanları, kademeler ve kontrol devresi proje şemasına göre monte edilir. Güç devresi ile kumanda devresinin düzenli ayrılması, iletkenlerin etiketlenmesi ve uygun kesitte kablo kullanılması; ileride yapılacak arıza tespitini hızlandırır. Pano içindeki gevşek bağlantılar ise ısınma ve yangın riski doğurabileceğinden tüm bağlantılar üretici tork değerlerine göre kontrol edilmelidir.
Akım trafosu ve kompanzasyon rölesi devreye alındıktan sonra röle parametreleri tesise göre programlanır. Kademe sayısı, kademe güçleri, devreye alma gecikmeleri, hedef cos phi değeri ve alarm limitleri rastgele girilmez. Bu ayarlar, ölçüm ve projelendirme aşamasında elde edilen verilere dayanmalıdır.
Devreye Alma Testleri Neleri Kapsar?
Montajın tamamlanması, işin bittiği anlamına gelmez. Sistem kontrollü şekilde enerjilendirilir ve her kademe gözlemlenir. Rölenin reaktif ihtiyaca doğru tepki verip vermediği, kontaktörlerin sağlıklı çekip bırakıp bırakmadığı, sigorta değerlerinin uygunluğu ve kondansatörlerin aşırı ısınıp ısınmadığı kontrol edilir.
Termal kamera ile bağlantı noktalarının incelenmesi, daha görünür hale gelmemiş gevşekliklerin bulunmasına yardımcı olur. Ayrıca faz sıralaması, akım trafosu yönü ve röle ölçümlerinin enerji analizörü verileriyle uyumu doğrulanır. Hedef, yalnızca ekranda iyi bir cos phi değeri görmek değil; bunu tesisin gerçek çalışma koşullarında kararlı biçimde sürdürebilmektir.
İşletme yetkilisine pano üzerindeki ikazların anlamı, hangi durumlarda müdahale edilmemesi gerektiği ve hangi arıza belirtisinde teknik servis çağrılacağı da anlatılmalıdır. Yanık kokusu, sürekli sigorta atması, şişmiş kondansatörler, olağandışı uğultu, yüksek sıcaklık alarmı veya rölenin sürekli kademe değiştirip kararsız kalması acil inceleme gerektirir.
Sık Yapılan Hatalar ve Maliyeti
En yaygın hata, sadece faturadaki reaktif bedeli düşürmek için hesap yapmadan kondansatör eklemektir. Bu yaklaşım aşırı kompanzasyona, gereksiz yatırım maliyetine ve arızalara neden olabilir. İkinci önemli hata, harmonik üreten yüklerin bulunduğu tesiste standart ekipman kullanmaktır. Kondansatörlerin beklenenden kısa sürede bozulması çoğu zaman bu ihmalin işaretidir.
Bakımın ertelenmesi de ciddi bir risktir. Kontaktör kontakları zamanla yıpranabilir, fanlar durabilir, bağlantılar gevşeyebilir ve kondansatör kapasitesi düşebilir. Pano çalışıyor görünse bile hedef performansı vermeyebilir. Bu nedenle periyodik bakımda temizlik, sıkılık kontrolü, termal inceleme, kademe testi ve reaktif güç kayıtlarının değerlendirilmesi birlikte yapılmalıdır.
İstanbul’da işletmeler için hızlı servis ihtiyacı doğduğunda, arızayı sadece susturmak yerine kök nedeni bulmak gerekir. 3 Yıldız Elektrik uzman kadrosu; pano kontrolü, arıza tespiti, bakım ve projeye uygun kompanzasyon uygulamalarında güvenli, düzenli ve kaliteli işçilik yaklaşımıyla destek sağlar.
Kompanzasyon panosu, doğru kurulduğunda sessizce çalışan ama işletmenin enerji düzenini koruyan önemli bir sistemdir. Panoda olağandışı bir belirti fark edildiğinde üretimi riske atmak yerine enerjiyi güvenli şekilde yönetin ve ölçümle doğrulanmış teknik çözüm talep edin.
