Topraklama kablosu nasıl bağlanır? sorusu, hem ev kullanıcılarının hem de profesyonel Elektrik.com/elektrik-gidip-geliyor-neden/”>Elektrik.com/elektrik-kompanzasyon-hizmeti/”>Elektrik.com/elektrik-gidip-geliyor-neden/”>Elektrikçilerin sıklıkla sorduğu ve üzerinde hassasiyetle durması gereken bir konudur. Topraklama, yalnızca yasal bir zorunluluk değil, aynı zamanda can ve mal güvenliği açısından da hayati bir uygulamadır. Bu makalede 3 Yıldız Elektrik olarak sizlere, topraklama kablosunun bağlanma süreciyle ilgili adım adım açıklamalar, teknik bilgiler, resmi standartlara dayanan detaylar ve sık yapılan hataları aktarıyoruz.
Topraklama Nedir?
Topraklama, bir elektrik tesisatında oluşabilecek kaçak akım, yıldırım çarpması ya da elektrik yükü birikimi gibi durumlarda, bu Enerji-analiz-hizmeti/”>Enerjinin kontrollü şekilde toprağa aktarılmasını sağlayan güvenlik sistemidir. Amacı insanları elektrik çarpmasından, cihazları ise ani gerilim değişimlerinden korumaktır.
Topraklama Ne İşe Yarar?
- Elektrik çarpmasını önler.
- Yıldırımdan kaynaklı gerilimleri toprağa aktarır.
- Elektronik cihazların sağlıklı çalışmasını sağlar.
- Statik elektrik birikimini engeller.
Topraklama Sisteminin Temel Bileşenleri
Topraklama sistemi birkaç önemli parçadan oluşur. Bunların her biri doğru seçilmeli ve yönetmeliklere uygun olarak monte edilmelidir:
- Topraklama çubuğu: Galvaniz veya saf bakırdan yapılır, toprak içine çakılır.
- Topraklama kablosu: Genellikle yeşil-sarı renkte, bakır iletkenli yalıtımlı kablodur.
- Topraklama barası: Elektrik panosunda tüm toprak hatlarının toplandığı bağlantı noktasıdır.
- Bağlantı elemanları: Klemens, vida, pabuç gibi iletimi sağlayan donanımlardır.
Topraklama Kablosu Seçimi Nasıl Yapılır?
Topraklama kablosunun çapı ve tipi, sistemin gücüne ve kullanım alanına göre belirlenmelidir. Yanlış kesitli kablo seçimi sistemin tamamen işlevsiz kalmasına neden olabilir.
Örnek Kablo Seçimi:
- 6 mm² NYA — Konut tipi tesisatlar için
- 10 mm² NYY — Dükkan ve küçük işletmeler
- 16 mm² veya üzeri — Fabrika, sanayi tipi kurulumlar
- Çıplak bakır kablo — Topraklama çubuğu bağlantısında
Resmi standartlara uygunluk için TSE tarafından yayımlanan TS HD 60364 standardına başvurulmalıdır.
Topraklama Kablosu Nasıl Bağlanır? Adım Adım Rehber
1. Uygun Alan Seçimi
Topraklama çubuğu, nemli ve iletkenliği yüksek toprak yapısına sahip bir bölgeye çakılmalıdır. Kumlu ve kuru topraklardan kaçınılmalıdır.
2. Topraklama Çubuğunun Yerleştirilmesi
Topraklama çubuğu, en az 2.5 metre toprağa çakılmalıdır. Eğer zemin çok kuruysa birden fazla çubuk yıldız veya halka bağlantı şeklinde kullanılabilir.
3. Kablo Uçlarının Hazırlanması
- Her iki uçtan 10-15 cm kablo soyulur.
- İletken uçlar oksitlenmeye karşı koruyucu pasta ile kaplanır.
- Gerekirse iletken uca pabuç takılır.
4. Çubuğa Bağlantı
Hazırlanan kablo çubuğa kelepçeyle sabitlenir. Vida ile sıkılaştırılır. Gevşek bağlantı, sistemin çalışmasını engeller.
5. Panoya Bağlantı
Kablonun diğer ucu panodaki topraklama barasına bağlanır. Klemens veya özel vida sistemiyle bağlantı sabitlenir.
6. Ölçüm ve Test
Topraklama sistemi kurulduktan sonra direnç testi yapılmalıdır. Bu ölçüm özel cihazlarla gerçekleştirilir ve değerin 2 ohm’un altında olması gerekir.
Resmi ölçüm prosedürü için Schneider Electric sitesine başvurabilirsiniz.
Topraklama Kablosunun Renk Kodu
TS EN 60446 standardına göre topraklama kablosunun rengi yalnızca yeşil-sarı olmalıdır. Başka renk kullanımı yanlıştır ve karışıklığa yol açar.
Yapılan Yaygın Hatalar
- Kablo kesitinin yetersiz seçilmesi
- Çubuğun yüzeye yakın olması
- Topraklama barasının gevşek bağlantısı
- Test ölçümünün yapılmaması
- İletkenlerin oksitlenmesi

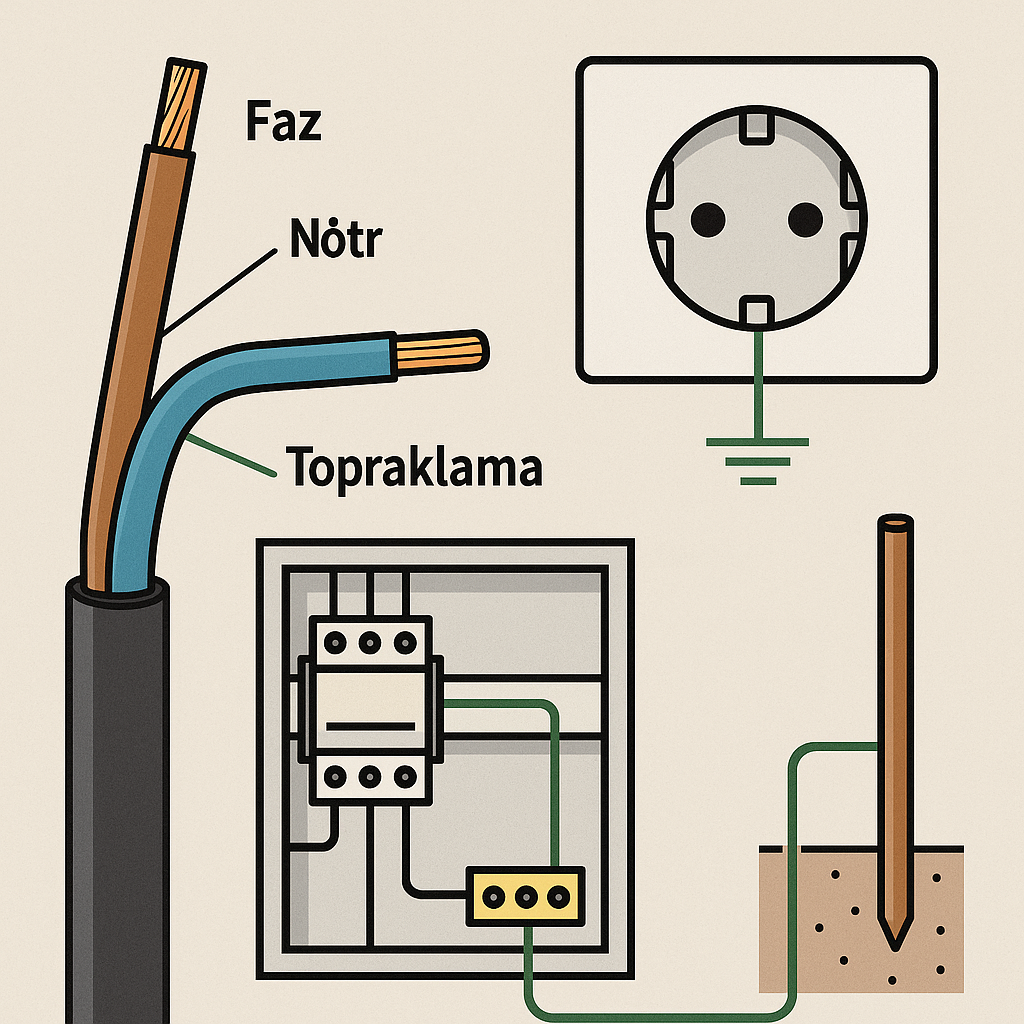

Topraklama Bağlantı Şeması
Aşağıda standart bir bağlantı şeması görselleştirilmiştir:
- Toprak → Çubuk
- Çubuk → Topraklama kablosu
- Kablo → Pano içi topraklama barası
- Baradan → Prizler, cihaz gövdeleri, kaçak akım rölesi
3 Yıldız Elektrik ile Güvenli Topraklama
3 Yıldız Elektrik olarak Eyüp Sultan / İstanbul bölgesinde bireysel ve kurumsal topraklama hizmetleri sunuyoruz. Hem yeni projelerde hem de mevcut sistemlerin iyileştirilmesinde; keşif, kurulum, test ve belge düzenleme işlemlerini eksiksiz yerine getiriyoruz.
SIKÇA SORULAN SORULAR (SSS)
Topraklama kablosu prize nasıl bağlanır?
Topraklama kablosu, prizdeki ortadaki vida ile gösterilen toprak terminaline bağlanmalıdır. Genellikle bu terminal yeşil renkle işaretlenmiştir.
Topraklama direnci kaç ohm olmalı?
İdeal topraklama direnci 2 ohm’un altındadır. Ancak sistemin büyüklüğüne göre bu değer 1 ohm’a kadar düşebilir.
Topraklama kablosu koparsa ne olur?
Kablo koparsa, kaçak akımlar topraklanamaz ve cihazlar elektriklenebilir. Bu durum ölümcül risk taşır.
Topraklama kablosu nasıl ölçülür?
Ölçüm “topraklama megeri” adı verilen özel cihazlarla yapılır. Ölçüm sırasında toprak direnci okunur ve değerlere göre sistem onaylanır.
Sonuç
Topraklama kablosu bağlantısı, sıradan bir işlem gibi görünse de çok ciddi bilgi ve dikkat gerektirir. Doğru yapılmayan bir topraklama sistemi, can kayıplarına ve büyük maddi hasarlara yol açabilir. 3 Yıldız Elektrik olarak TSE ve Bakanlık yönetmeliklerine uygun çözümler üretiyor, sistemlerinizi güvence altına alıyoruz.
