Elektrik tesisatında sorun çoğu zaman gözle başlamaz. Sigorta sürekli atmıyorsa ya da prizden kıvılcım çıkmıyorsa her şey yolunda sanılır. Oysa topraklama hattı zayıfsa, cihaz kasalarında kaçak gerilim oluşabilir, koruma ekipmanları geç devreye girebilir ve küçük bir arıza ciddi güvenlik riskine dönüşebilir. Bu yüzden topraklama ölçümü nasıl yapılır? sorusu, sadece teknik ekiplerin değil ev sahiplerinin, işletme yöneticilerinin ve bina sorumlularının da bilmesi gereken temel bir konudur.
Topraklama ölçümü, elektrik tesisatının hata akımlarını güvenli şekilde toprağa iletip iletmediğini kontrol etmek için yapılır. Amaç yalnızca bir değer görmek değildir. Amaç, sistemin insanı ve ekipmanı gerçekten koruyup korumadığını doğrulamaktır. Özellikle eski binalarda, sonradan eklenen panolarda, endüstriyel cihaz kullanılan iş yerlerinde ve sık arıza yaşanan alanlarda bu ölçüm ihmal edilmemelidir.
Topraklama ölçümü neden yapılır?
Topraklama hattı doğru çalışmıyorsa kaçak akım rölesi beklenen hızda açmayabilir, metal gövdeli cihazlar risk oluşturabilir ve pano içindeki arızalar büyüyebilir. Bu durum bazen sadece kullanıcıyı çarpılma riskine açık bırakmaz, aynı zamanda cihaz kartlarının yanmasına, üretim veya ofis operasyonunun durmasına da neden olabilir.
Konutlarda risk daha çok can güvenliği tarafında öne çıkar. İşletmelerde ise buna ek olarak süreklilik sorunu vardır. Bir ofiste sunucu sistemleri, bir dükkanda pos cihazı, bir atölyede motor veya pano hattı düzgün topraklanmadığında sorun yalnızca elektrik arızası olarak kalmaz. İş kaybı da başlar. Bu nedenle ölçüm, bakımın formalitesi değil, güvenli işletmenin parçasıdır.
Topraklama ölçümü nasıl yapılır: Temel yöntemler
Topraklama ölçümü nasıl yapılır sorusunun tek bir cevabı yoktur. Kullanılan yöntem, tesisatın tipine, ölçüm yapılacak noktanın erişimine ve sahadaki koşullara göre değişir. En yaygın yöntem, toprak megeri ile yapılan direnç ölçümüdür. Bunun yanında pens tipi cihazlarla yapılan yardımcı kontroller de vardır. Ancak her cihaz her sahada doğru sonuç vermez.

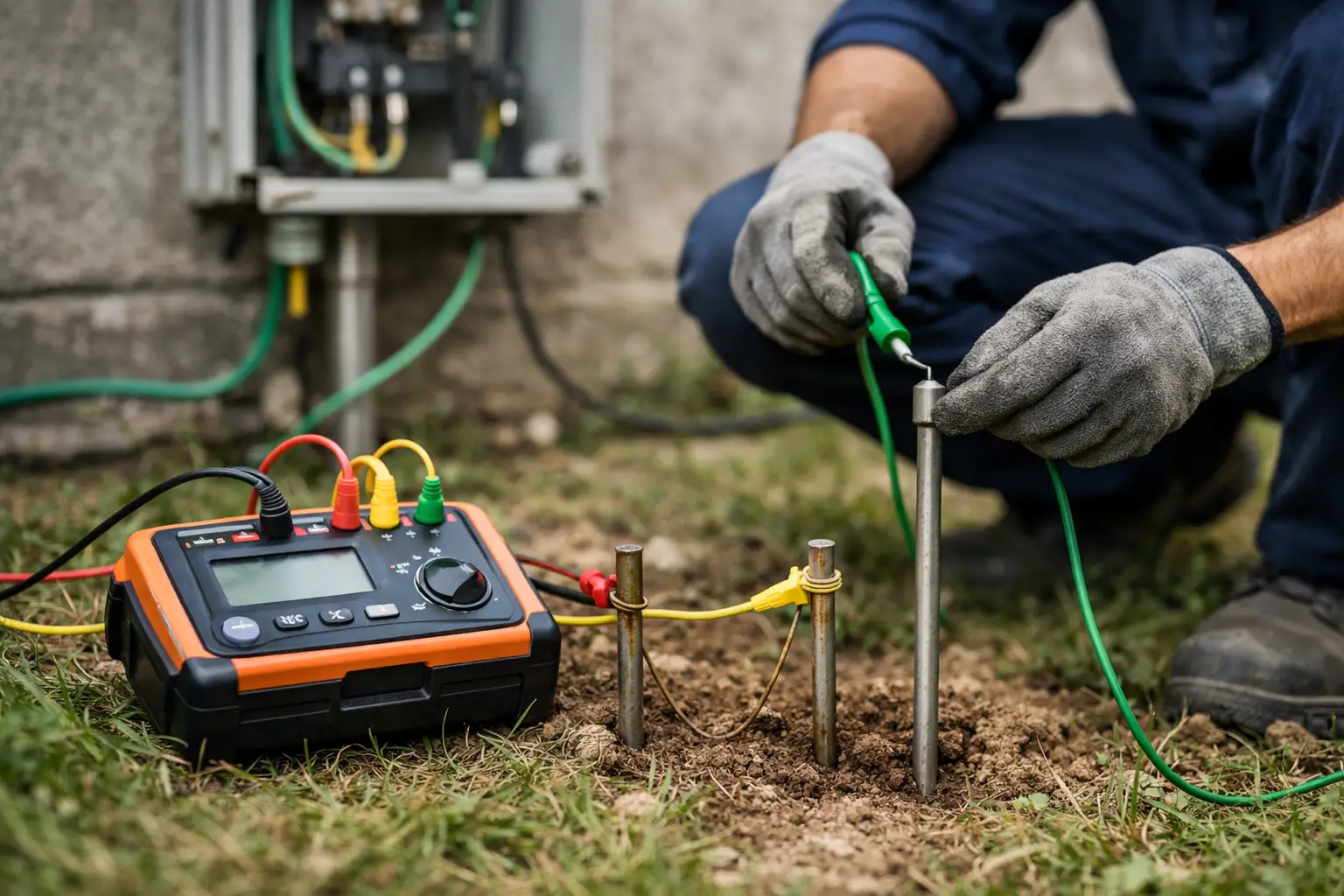

En klasik uygulama, elektrotlu ölçümdür. Bu yöntemde tesisattaki topraklama hattı uygun şekilde ayrılır, toprağa yardımcı kazıklar çakılır ve cihaz üzerinden direnç değeri okunur. Ölçüm sırasında yardımcı elektrotların doğru mesafede konumlandırılması gerekir. Mesafe yetersizse veya zemin yapısı uygun değilse cihaz bir değer gösterir ama bu değer gerçeği tam yansıtmayabilir.
Pens tipi ölçüm daha hızlıdır ve bazı sahalarda pratik avantaj sağlar. Özellikle işletmenin enerjisini tamamen kesmeden ön değerlendirme yapmak gerektiğinde tercih edilebilir. Ancak bu yöntem her tesisatta tek başına yeterli değildir. Paralel toprak yolları olan sistemlerde sonuçların yorumlanması uzmanlık ister.
Ölçüm öncesi hazırlık neden kritik?
Doğru ölçüm, cihazı bağlayıp rakam okumaktan ibaret değildir. Önce tesisatın yapısı görülmelidir. Ana pano, tali pano, topraklama barası, eş potansiyel bağlantılar ve kaçak akım koruma elemanları birlikte değerlendirilir. Çünkü bazen sorun topraklayıcının kendisinde değil, gevşek bağlantıda, oksitlenmiş iletkende veya yanlış pano düzeninde olur.
Ölçüm öncesinde şu noktalar mutlaka kontrol edilir: tesisatın enerjili olup olmadığı, ayrılması gereken iletkenler, çevrede metal hat veya farklı topraklama etkileri bulunup bulunmadığı ve zeminin fiziksel koşulları. Islak zemin ile kuru zemin arasında ciddi fark çıkabilir. Bu yüzden tek bir ölçüm sonucu, bağlamdan kopuk şekilde değerlendirilmemelidir.
Özellikle aktif kullanılan iş yerlerinde güvenlik adımı daha da önemlidir. Ölçüm için hat ayırma gerekiyorsa ilgili devrelerin kontrollü biçimde devreden çıkarılması gerekir. Hızlı iş yapmak adına bu adım atlanırsa hem yanlış sonuç alınır hem de sahada risk oluşur.
Adım adım topraklama ölçümü
Sahada en sık uygulanan yaklaşım şu sırayla ilerler. Önce ölçüm yapılacak topraklama hattı ve bağlı ekipman belirlenir. Ana topraklama mı ölçülecek, belirli bir pano mu, yoksa cihaz bazlı bir koruma hattı mı kontrol edilecek, buna karar verilir. Ardından fiziksel bağlantılar incelenir ve gözle görülen kopukluk, gevşeklik veya korozyon not edilir.
Sonraki aşamada uygun cihaz seçilir. Eğer klasik üç kazıklı yöntem kullanılacaksa yardımcı elektrotlar toprağa uygun mesafelerde yerleştirilir. Cihaz bağlantıları üretici talimatına ve ölçüm standardına uygun yapılır. Daha sonra test başlatılır ve elde edilen direnç değeri kaydedilir.
Tek ölçüm her zaman yeterli olmayabilir. Daha sağlıklı sonuç için yardımcı kazık konumu küçük aralıklarla değiştirilip tekrar ölçüm alınır. Değerler birbirine yakınsa sonuç daha güvenilir kabul edilir. Büyük sapmalar varsa zemin etkisi, parazit hatlar veya yanlış konumlandırma ihtimali yeniden değerlendirilir.
İş burada bitmez. Ölçülen değer, tesisin türüne göre yorumlanır. Çünkü konut, ofis, atölye, jeneratör sistemi veya hassas elektronik bulunan alanlarda beklenen performans aynı değildir. Bu noktada uzman kadro fark yaratır. Rakamı okumak kolaydır, o rakamın güvenlik açısından ne anlama geldiğini doğru yorumlamak asıl iştir.
Hangi cihazlar kullanılır?
En yaygın cihaz topraklama ölçüm cihazıdır, sahada çoğu kişi bunu meger olarak anar. Bu cihazlar analog ya da dijital olabilir. Dijital modeller daha hızlı okuma ve kayıt avantajı sunar. Pens tipi topraklama test cihazları ise bazı sistemlerde kablo ayırmadan ölçüm yapma kolaylığı sağlar.
Buna ek olarak multimetre, pens ampermetre veya izolasyon test cihazı da yardımcı kontrol için kullanılabilir. Ancak burada kritik bir ayrım var. Multimetre ile prizde toprak var gibi görünmesi, gerçek topraklama direncinin yeterli olduğu anlamına gelmez. Yani her ölçü aletiyle yapılan kontrol, topraklama ölçümü yerine geçmez.
İyi bir topraklama değeri kaç olmalı?
Bu sorunun cevabı kısa ama tek satırlık değildir. Uygun değer, tesisin kullanım amacına ve ilgili teknik şartlara göre değişir. Genel yaklaşım, direnç ne kadar düşükse koruma performansının o kadar iyi olduğudur. Ancak sadece düşük sayı görmek yeterli değildir. Sistemin tamamı, koruma cihazlarıyla birlikte değerlendirilmelidir.
Örneğin hassas cihaz kullanılan alanlarda daha düşük direnç hedeflenebilir. Normal bir bina tesisatında kabul edilebilir görülen değer, özel bir sistem için yetersiz kalabilir. Ayrıca bugün uygun çıkan bir değer, birkaç ay sonra korozyon, kopma, gevşeme ya da zemin değişimi nedeniyle bozulabilir. Bu yüzden düzenli bakım ve tekrar ölçüm önemlidir.
Ölçüm sonucu yüksek çıkarsa ne yapılır?
Yüksek direnç değeri görüldüğünde doğrudan tek çözüm söylemek doğru olmaz. Bazen mevcut elektrot yetersizdir ve ilave elektrot gerekir. Bazen bağlantı noktaları oksitlenmiştir. Bazı durumlarda iletken kesiti uygun değildir ya da pano içi topraklama düzeni hatalıdır. Sorun zeminden de kaynaklanabilir.
Doğru yaklaşım, önce arızanın kaynağını netleştirmektir. Ölçüm yüksek diye rastgele parça eklemek hem zaman kaybettirir hem de gereksiz maliyet oluşturur. Profesyonel ekip önce tesisi analiz eder, sonra kalıcı çözüm uygular. Hızlı ve güvenilir hizmet burada önemlidir, çünkü güvenlik işi deneme yanılmayla yürütülmez.
Evde veya iş yerinde kullanıcı neye dikkat etmeli?
Kullanıcının kendi başına standartlara uygun topraklama ölçümü yapması beklenmez. Ama bazı belirtileri fark etmesi çok değerlidir. Metal yüzeyli cihazlara dokununca hafif çarpılma hissi, prizlerde düzensiz çalışma, kaçak akım rölesinin sebepsiz atması ya da hiç atmaması, pano çevresinde yanık kokusu veya eski tesisat yapısı bu konuda uyarı işaretidir.
Yeni taşınılan dairelerde, eski ofislerde, tadilat sonrası devreye alınan alanlarda ve yoğun elektrik yükü bulunan iş yerlerinde ölçüm talep etmek akıllıca olur. Özellikle küçük işletmelerde bu kontrol çoğu zaman arıza çıkınca akla gelir. Oysa arıza öncesi yapılan bakım çok daha ekonomik ve güvenlidir.
3 Yıldız Elektrik gibi saha tecrübesi güçlü ekiplerin yaklaşımı da tam burada değer kazanır. Sorunu sadece ölçmek değil, gerekirse aynı süreçte bağlantıyı düzeltmek, pano kontrolünü yapmak ve sistemi güvenli şekilde yeniden devreye almak gerekir.
Topraklama ölçümünde en sık yapılan hatalar
Sahada en sık görülen hata, priz test cihazıyla yapılan yüzeysel kontrolü yeterli sanmaktır. Bir diğer hata, ölçüm değerini tek başına yorumlamaktır. Oysa bağlantı kalitesi, kaçak akım rölesi uyumu ve pano düzeni birlikte incelenmelidir.
Ayrıca ölçümün yanlış zamanda yapılması da sonucu etkileyebilir. Çok kuru veya aşırı ıslak zeminde çıkan değerler normal çalışma koşullarını tam temsil etmeyebilir. Bu nedenle raporlanan sonucun nasıl, hangi koşulda ve hangi yöntemle alındığı önem taşır.
Elektrikte güvenlik, görünmeyen ayrıntılarda başlar. Topraklama ölçümü de bu ayrıntıların en kritik olanlarından biridir. Eğer tesisatınızın gerçekten güvenli çalıştığından emin olmak istiyorsanız, sadece sorun çıkmasını beklemeyin; ölçümü doğru yöntemle, doğru ekipmanla ve işi bilen uzmanlarla yaptırın.
