Aydınlatma Devresi Bağlantı Şeması Güncel 2025 2025 yılı itibarıyla Türkiye’de konut ve ticari Elektrik.com/elektrik-gidip-geliyor-neden/”>Elektrik sistemlerinde birçok standart güncellenmiştir. Bu kapsamda, aydınlatma devresi bağlantı şeması da güvenlik, Enerji-analiz-hizmeti/”>Enerji verimliliği ve kullanıcı dostu çözümler açısından yeniden şekillenmiştir. Bu makalede, ev tipi uygulamalardan sanayi kullanımına kadar her ortamda geçerli olan güncel aydınlatma devresi şemasını detaylı olarak inceleyeceğiz.
🧠 Aydınlatma Devresi Nedir? 2025 Yılındaki Tanımı ve Kapsamı
Aydınlatma devresi; sigorta, anahtar, lamba ve bağlantı kabloları gibi elemanlardan oluşur ve elektriğin lambaya güvenli bir şekilde ulaştırılmasını sağlar. 2025 yılı itibarıyla yapılan düzenlemelerle birlikte bu devrelerde kullanılan malzemeler için TSE tarafından belirlenen teknik şartnameler zorunlu hale gelmiştir.
📘 Güncel Elektrik Tesisat Yönetmeliklerine Göre Aydınlatma Devresi
Elektrik tesisat yönetmeliğinde 2025 güncellemesiyle birlikte, özellikle şu başlıklarda önemli değişiklikler yapılmıştır:
- Halojen içermeyen kabloların kullanımı teşvik edilmiştir.
- Topraklama zorunlu hale getirilmiştir.
- Kaçak akım rölesi (30 mA) olmayan devrelere ruhsat verilmemektedir.
- LED aydınlatma sistemleri verimlilik açısından öncelikli hale getirilmiştir.

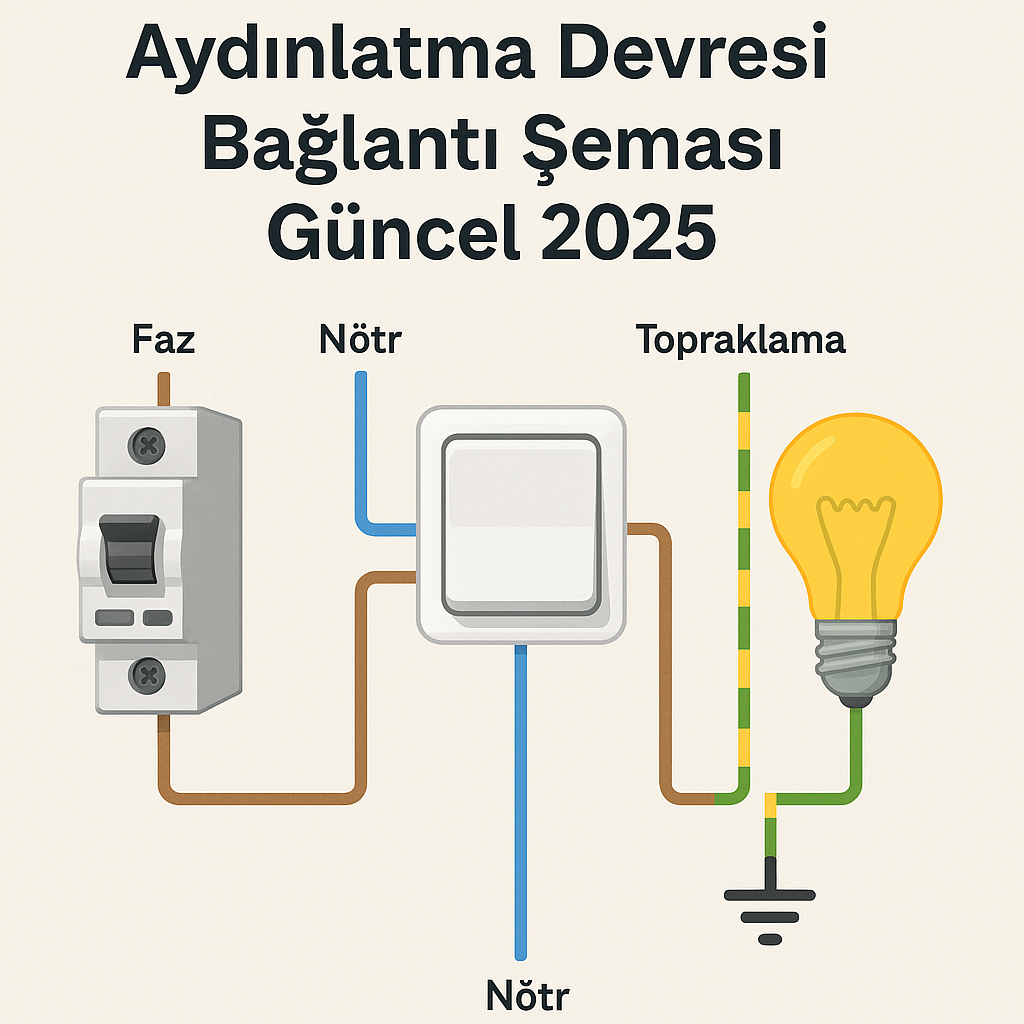

🔌 Aydınlatma Devresi Bağlantı Şeması (2025 Formatı)
İşte 2025 yılına uygun örnek bir tek anahtarlı aydınlatma devresi bağlantı şeması:
[Pano]--(Faz)--[Sigorta]--(Faz)--[Anahtar]--(Faz)--[Lamba]--(Nötr)--[Pano] | [Topraklama]
Bu şemada kullanılan her bir hat ve sembol, hem güvenlik hem de enerji tasarrufu açısından standartlara uygundur.
🔧 Uygulamada Kullanılan Malzemeler ve Teknik Özellikler
| Eleman | Model | Özellik |
|---|---|---|
| Kablo | NYM 3×1.5 mm² | Halojensiz, yanmaz |
| Anahtar | Modüler Tekli | 16A/250V |
| Sigorta | Otomatik (C10) | 10A |
| Lamba | LED 10W | 220V / A++ Sınıfı |
📋 Aydınlatma Devresi Nasıl Kurulur? (Adım Adım)
- Elektrik panosu kapatılır ve devre enerjisiz hale getirilir.
- Sigortadan çıkan faz kablosu anahtarın girişine bağlanır.
- Anahtar çıkışından gelen faz kablosu lambaya bağlanır.
- Lambanın diğer ucu nötr hattına bağlanır.
- Topraklama hattı lambaya iletilir ve klemensle sabitlenir.
- Buat kutusunda tüm kablolar izole edilir.
- Devre testi yapılır ve sigorta tekrar açılır.
⚠️ En Sık Yapılan Hatalar ve Yanlış Uygulamalar
- Nötr hattının anahtara bağlanması (ölümcül hata)
- Topraklama hattının boşta bırakılması
- Faz ve nötr renklerinin karıştırılması
- Sigorta kapasitesinin gereğinden yüksek seçilmesi
🌿 Enerji Verimliliği ve LED Aydınlatma Uyumu
LED aydınlatmalar klasik flamanlı ampullere göre %80 daha az enerji harcar. 2025 yılı itibarıyla tüm resmi yapılarda A++ enerji sınıfına sahip LED kullanımı zorunludur. Bu sayede hem karbon salınımı azaltılır hem de elektrik faturası düşer. LED bağlantıları için detaylı bilgiye buradan ulaşabilirsiniz.
🔐 Güvenlik Önlemleri: Can ve Mal Güvenliği İçin
- Devreye kaçak akım rölesi (RCD) entegre edilmelidir.
- Anahtarlar plastik yalıtımlı olmalıdır.
- Kablo uçları klemensle sabitlenmelidir; bant yetersizdir.
- Islak ortamlarda IP korumalı armatür kullanılmalıdır.
📣 Uzman Tavsiyeleri: 3 Yıldız Elektrik’ten
3 Yıldız Elektrik olarak İstanbul Eyüp Sultan bölgesinde yıllardır binlerce aydınlatma sistemi kurduk. Deneyimlerimize göre en iyi sonuçlar şu üç kuraldan geçer:
- Malzeme kalitesi: Ucuz kablolar kısa sürede yanar.
- Topraklama zorunluluğu: Her devrede mutlaka olmalı.
- Deneyimli usta: Sertifikalı ve belgesi olan kişilerle çalışın.
Hizmet için bizimle iletişime geçebilirsiniz.
❓ Sıkça Sorulan Sorular (SSS)
➤ Lambayı açınca sigorta neden atar?
Muhtemelen faz ile nötr kısa devre oluyordur veya lamba arızalıdır.
➤ Topraklama hattı olmadan devre çalışır mı?
Evet çalışır, ancak tehlikelidir ve yönetmeliklere aykırıdır.
➤ Lamba hiç yanmıyorsa ne kontrol edilmeli?
Sigorta açık mı, anahtar çalışıyor mu, lamba sağlam mı? Bunlar test edilmelidir.
📚 Sonuç: Aydınlatma Devresinde 2025’e Uygun Güvenli Kurulum
2025 yılında güvenli, verimli ve yönetmeliğe uygun bir aydınlatma devresi bağlantı şeması oluşturmak için teknik bilgi kadar doğru uygulama da gereklidir. Bu makalede sunduğumuz güncel bilgilerle, hem Evin-yarisinda-elektrik-yok-neden/”>Evinizde hem iş yerinizde elektrik bağlantılarınızı profesyonelce kurabilirsiniz. Unutmayın: Elektrik şakaya gelmez, her zaman uzman desteği alın.
