Aydınlatma devresi bağlantı şeması pratik bir şekilde anlaşılır hale getirildiğinde, Elektrik.com/Evde-elektrik-var-ama-bazi-odalarda-yok/”>Evde veya küçük projelerde güvenli ve işlevsel bir Elektrik sistemi oluşturmak oldukça kolaylaşır. Bu makalede, 2025 yılı elektrik standartlarına göre güncellenmiş, herkesin anlayabileceği bir düzeyde aydınlatma devresi kurulumu adım adım anlatılacaktır. Ayrıca TSE standartlarına uygunluk, renk kodları, en sık yapılan hatalar ve gerçek uygulama örnekleriyle içerik zenginleştirilecektir.
💡 Aydınlatma Devresi Nedir ve Neden Gereklidir?
Aydınlatma devresi, bir lambanın bir ya da daha fazla anahtar yardımıyla kontrol edilmesini sağlayan basit ancak hayati öneme sahip bir elektrik sistemidir. Bu sistem; Enerji-analiz-hizmeti/”>Enerji kaynağından (genellikle pano), sigorta, anahtar, bağlantı kabloları ve lamba gibi bileşenlerden oluşur. Evlerde kullanılan aydınlatma devreleri genellikle tekli anahtar bağlantısıyla başlar, vavien veya çapraz anahtar sistemlerine kadar genişletilebilir.

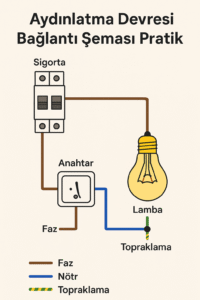

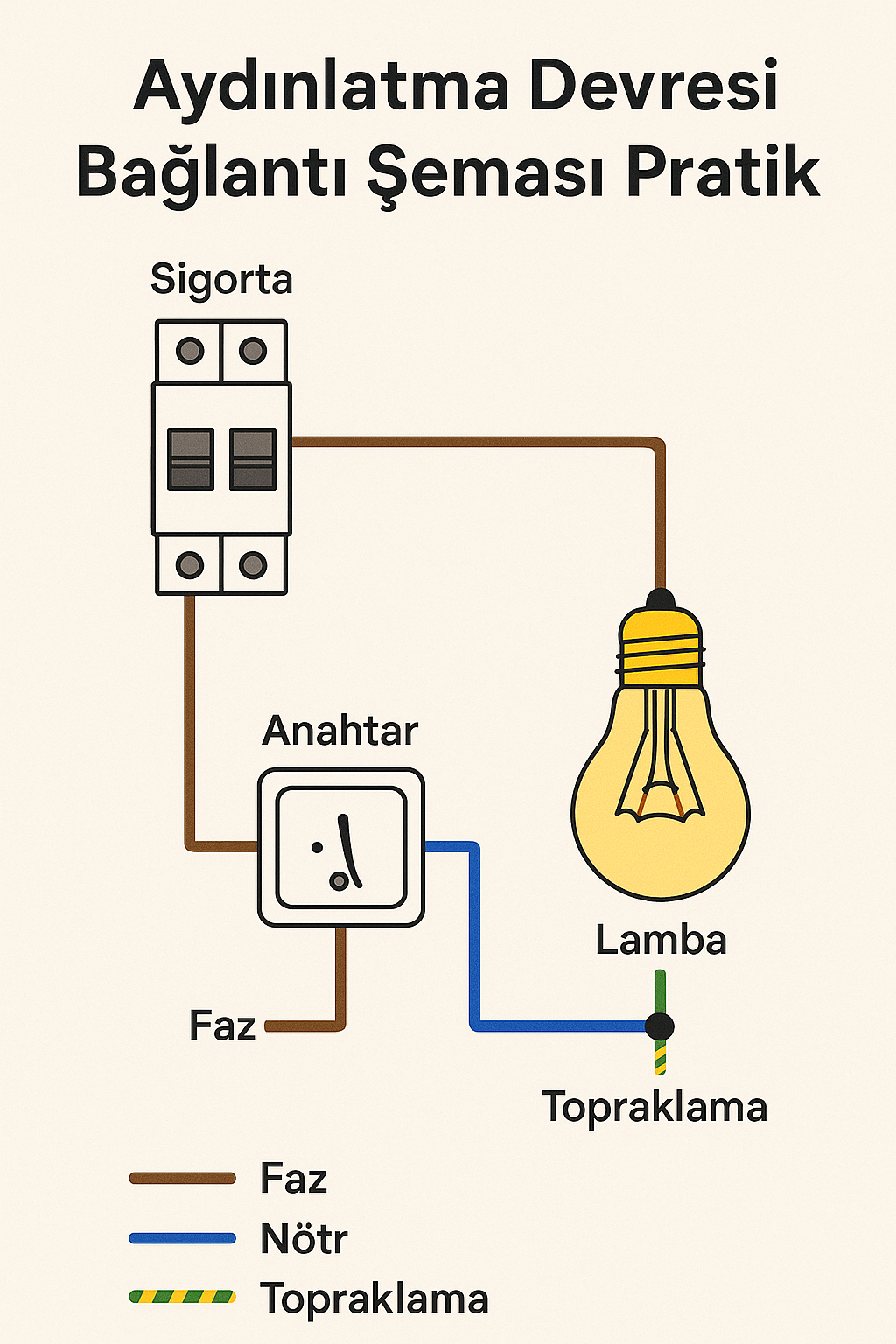

🔌 Aydınlatma Devresi Bağlantı Şeması (Pratik Örnek)
En yaygın ve pratik şema şu şekildedir:
[Pano]---(Faz)---[Sigorta]---(Faz)---[Anahtar]---(Faz)---[Lamba]---(Nötr)---[Pano]
Bu bağlantı, tek bir lamba ve tek anahtar ile kurulan bir devreyi temsil eder. Evlerde, özellikle odalarda sıkça kullanılan bu sistem hem güvenli hem de montajı kolaydır.
🧰 Kullanılan Malzemeler
- 1 adet LED lamba (örneğin 10W A++ enerji sınıfı)
- 1 adet tekli duvar anahtarı
- 1 adet otomatik sigorta (C10 tipi, 10A)
- NYM 3×1.5 mm² kablo (halojen içermeyen)
- Buat kutusu ve klemens
- İzole pense, kontrol kalemi, tornavida
🔧 Kurulum Adımları (Adım Adım Açıklama)
- Sigortayı kapatın: Elektrik akımı kesilmeden hiçbir işlem yapılmamalı.
- Faz kablosunu bağlayın: Pano çıkışından gelen faz kablosunu sigortaya, ardından anahtara iletin.
- Anahtar çıkışını bağlayın: Anahtar çıkışından gelen kabloyu lambaya yönlendirin.
- Lambanın nötr hattını bağlayın: Lambanın diğer ucunu doğrudan nötr hattına bağlayın.
- Topraklamayı ekleyin: Topraklama hattını lambanın gövdesine bağlayarak güvenliği artırın.
- İzolasyon ve test: Tüm bağlantıları izole edin, buat kutusuna yerleştirin, sigortayı açarak testi gerçekleştirin.
📌 Renk Kodları (TSE Uyumlu)
- Faz: Kahverengi veya siyah
- Nötr: Mavi
- Topraklama: Sarı-yeşil
🏡 Eski Elektrik Tesisatlarında Pratik Uygulamalar
1980–2000 yılları arasında yapılan binalarda çoğunlukla topraklama hattı bulunmamaktadır. Bu durumda, lambanın metal gövdesi yalıtımlı olmalı, ek topraklama tesisatı döşenmelidir. Eski sistemlerde buat kutularının içi karmaşık olabilir; bağlantılar güncel standartlara göre yenilenmelidir.
🌱 Enerji Verimliliği ve LED Kullanımı
LED lambalar klasik akkor lambalara göre %80’e kadar enerji tasarrufu sağlar. Ayrıca 2025 itibarıyla tüm yeni tesisatlarda LED kullanımı zorunlu hale gelmiştir. Bu tür lambalar düşük watt değeriyle yüksek aydınlatma sağlar ve ömrü 25.000 saate kadar çıkabilir.
⚠️ Sık Yapılan Hatalar ve Nasıl Önlenir?
- Anahtara nötr hattı bağlamak (ciddi güvenlik ihlali)
- Topraklamanın bağlanmaması
- Sigorta kullanılmadan doğrudan bağlantı yapılması
- Kabloların izolesiz bırakılması veya bantla sarılması
🛡️ Topraklama Bağlantısı Neden Hayati Öneme Sahiptir?
Topraklama, arızalı cihaz gövdelerinde oluşabilecek kaçak akımın insan vücudu yerine toprağa yönelmesini sağlar. Bu, çarpılma riskini önler. Toprak hattı lambaya, armatürlere ve metal gövdeli cihazlara mutlaka bağlanmalıdır.
🔍 Aydınlatma Devresinde Akım Ölçümü Nasıl Yapılır?
- Multimetre AC akım moduna alınır.
- Faz hattı üzerinden amper değeri ölçülür.
- Genellikle 0.05-0.2A arasında akım görülür (LED için).
- Akım yüksekse lamba arızalı veya kısa devre olabilir.
📊 Malzeme Uyum Tablosu
| Malzeme | Uyumluluk | Açıklama |
|---|---|---|
| LED Lamba | A++ | Düşük tüketim, uzun ömür |
| NYM Kablo | TSE | Halojen içermeyen |
| Sigorta | C10 | Ev tipi aydınlatma için ideal |
📣 3 Yıldız Elektrik’ten Uygulama Tavsiyeleri
3 Yıldız Elektrik uzmanları olarak şunları öneriyoruz:
- Kabloları etiketleyin, buat içi karmaşayı önleyin.
- Tüm bağlantıları klemensle yapın, bantla geçiştirmeyin.
- Her lambaya topraklama hattı bağlanmalıdır.
❓ Sık Sorulan Sorular
Lambam yanmıyor, sorun ne olabilir?
Sigorta atmış, anahtar bozulmuş ya da lamba arızalı olabilir.
İkili anahtar bağlantısı için fazı ikiye mi ayırmam gerekir?
Evet, faz hattı ikiye ayrılarak her bir anahtar çıkışı bir lambaya yönlendirilir.
Topraklama kablosunu bağlamasam olur mu?
Hayır, bağlamalısınız. Elektrik yönetmeliğine göre zorunludur.
✅ Sonuç
Aydınlatma devresi bağlantı şeması pratik bir şekilde öğrenildiğinde, evde ya da iş yerinde güvenli ve işlevsel sistemler kurmak oldukça kolaylaşır. Bu yazı sayesinde; kurulum adımları, şema okuma, malzeme seçimi ve güvenlik önlemleri hakkında detaylı bilgi edindiniz. Elektrik işi ciddiyet ister. Tereddüt ettiğiniz her noktada, mutlaka bir uzmandan destek almanızı öneririz.
